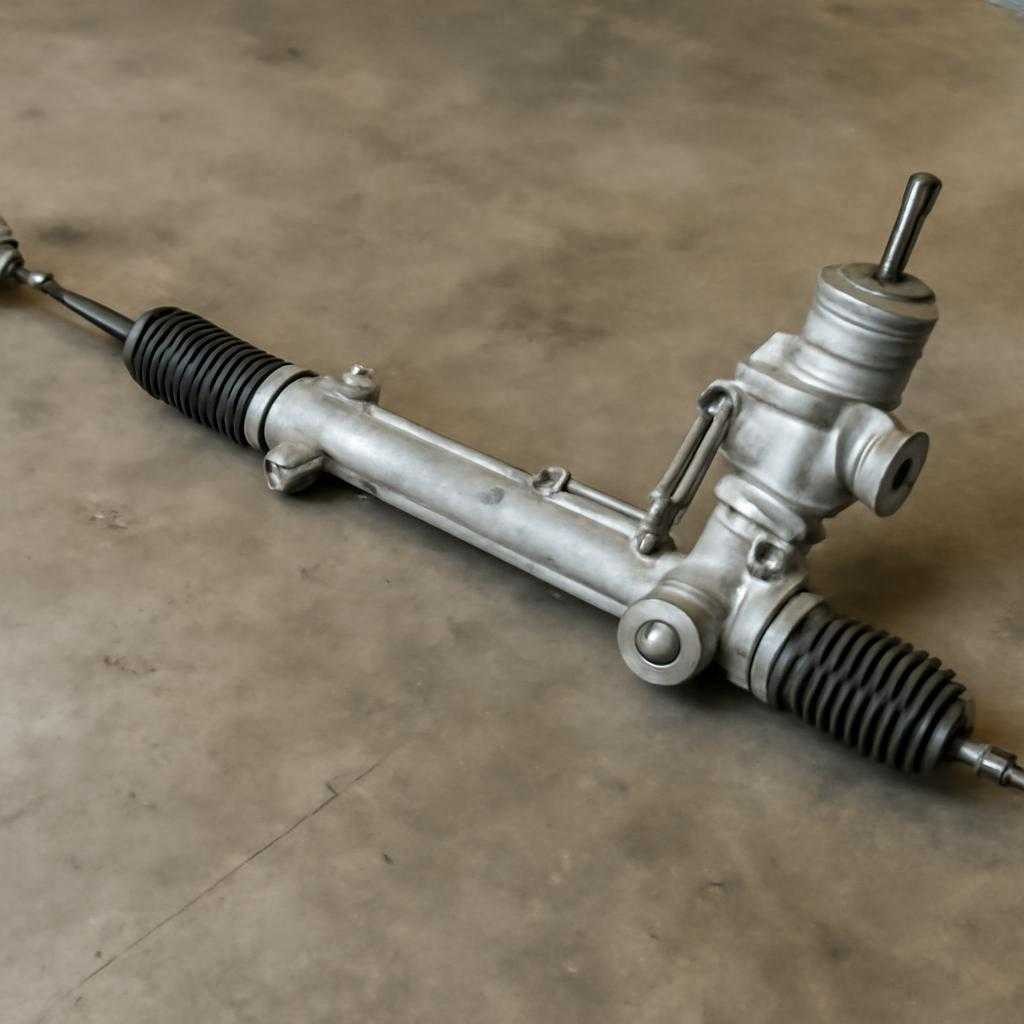

Рулевая рейка под микроскопом: от причины до симптома

Автор: Админ 10.12.2025 07:20

Я не раз наблюдал, как неисправная рулевая рейка превращает управляемость из точного скальпеля в расхлябанный тесак. Этот узел получает нагрузки при каждом повороте руля и при любой неровности дорожного полотна. Гидравлические удары, дорожный абразив и температурные циклы медленно подтачивают зубчатую пару и манжеты.

Как изнашивается рейка

Прямозубый вал-пинион давит на зубья рейки, создавая микроконтактную усталость. Смазывающая плёнка истончается, начинается фреттинг-коррозия — рябь из микрократеров на рабочих гранях. Одновременно полиуретановые уплотнения теряют эластичность при перегреве, а механические стружки превращаются в абразив, ускоряющий процесс.

На гидравлических версиях встречается кавитационная эрозия. Пузырьки пара схлопываются, словно миниатюрные кувалды, выбивая металл посадочного канала. В электрических рейках слабым звеном остаётся червячная пара мотор-редуктора: при истирании зубьев возникает скачкообразный момент сопротивления.

Ключевые факторы деградации: поздняя замена жидкости, низкий уровень, удары о бордюры, шины с перекаченным давлением, долгая парковка с вывернутыми колёсами, дорожные реагенты, попадание влаги под пыльники.

Разговор симптомов

Первое предупреждение — едва ощутимый люфт, прослушиваемый стетоскопом как глухой перестук при переставлении руля на стоянке. Дальше появляется «пустая» зона, руль поворачивается на несколько градусов, а колёса замешкались. За ней подкрадывается глухой дребезг на каменной мостовой, словно металлический молоток в деревянном ящике.

Нагрузочный тест помогает уточнить люфт: вывешиваю переднюю ось, покачиваетсяю колесо «на три и девять часов», фиксирую угол отклонения. Допускаю максимум 0,2°. Значение выше говорит о просевших втулках или изношенной зубчатой паре.

Протечка ATF на пыльнике гидравлической рейки пахнет обугленным эстерифицированным маслом, оставляя бурый налёт. Электрическая рейка информирует через код DTC «C1532», где контроллер фиксирует превышение тока на моторе усилителя.

Утяжелённый руль на прогретом автомобиле намекает на износ насоса или забитый фильтр оригинального гидроблока. На холодную ситуация обратная: смазка загустела, червячная пара буксует.

Профилактика и ремонт

Использую жидкость OEM-спецификации или синтетический аналог с вязкостью 46 cSt при 40 °С и индексом вязкости минимум 160. Обновляю через 40 000 км с промывкой контура изопропанолом. Электрическую рейку обслуживаю реже: каждые 80 000 км меняю смазку класса NLGI-2 с добавкой дисульфида молибдена.

Дрянной пыльник меняю без промедления. Подсушенный микротрещинами термоэластомер пропускает влагу, после чего шлицы ржавеют, а работоспособность теряет точность. Ремкомплект с новым шток-уплотнением спасает на ранних стадиях. При шаговом износе зубьев прибегаю к фрезеровке и установке шестерни увеличенного модуля.

После ремонта выставляю преднатяг пружины прижимного сальника динамометрическим ключом с торсионом 380 Н·мм. Ошибка в десятую долю оборота приводит то к самоуничтожению уплотнения, то к тугому рулю. Точность держу микрометрическим воротком.

Финишная процедура — адаптация ЭУР. Завожу двигатель, выворачиваю руль до упора поочерёдно, фиксирую напряжение 12,6–12,8 В, заношу график тока в диагностический лог. Затем автомобиль едет прямо, словно по невидимым рельсам.
