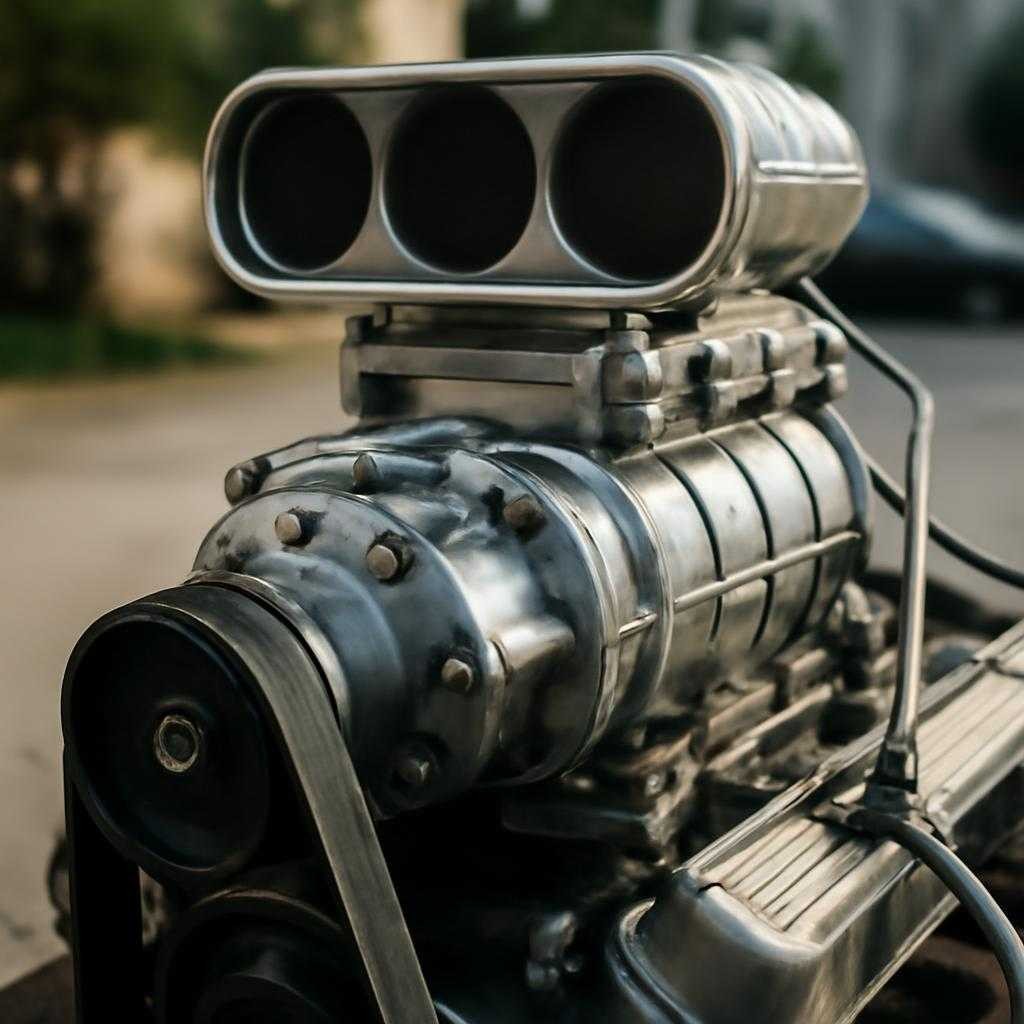

Ускоритель дыхания мотора: нагнетатель

Автор: Админ 01.12.2025 05:49

При работе поршневого двигателя объём засасываемого воздуха ограничен разрежением в цилиндре. Механический нагнетатель, или суперчарджер, подаёт дополнительные порции воздуха под давлением, повышая массовый расход смеси и, соответственно, мощность.

Принцип сжатия

Нагнетатель соединён с коленчатым валом прямой или ременной передачей. При вращении роторов либо крыльчатки воздух захватывается с входной стороны, сжимается и направляется во впускной коллектор. Сжатие сопровождается ростом температуры, поэтому грамотно рассчитанный интеркулер снижает нагрев и увеличивает плотность заряда. Теплоотвод оценивается через адиабатический КПД — отношение реального подъёма температуры к идеальному изотермическому процессу.

Виды конструкции

Среди распространённых компоновок выделяют три группы.

Roots-блок. Два лопаточных вала с трёх- или четырёх-лепестковыми профилями перемещают воздух без внутреннего сжатия. Давление возрастает во впускном коллекторе, что придаёт системе мгновенный отклик на газ.

Винтовой модуль (twin-screw). Пара шнеков с асимметричной резьбой формирует внутренние камеры, где воздух поджимается ещё до выхода. Эффективность выше, шум ниже, астрономическая цена компенсируется стабильным давлением на любых оборотах.

Центробежный блок. Рабочее колесо с радиальными лопатками вращается со скоростью до 100 000 об/мин, придавая воздуху кинетическую энергию. Диффузор превращает скорость в давление, габариты меньше, масса ниже, подхват проявляется лишь при высоких оборотах.

Эксплуатация и ресурс

При подборе компрессора учитываю рабочий объём мотора, целевую степень форсировкивк и, желаемое давление наддува и температурный режим. Для городского седана, ориентированного на высокий крутящий момент на нижних оборотах, уместен Roots-блок с давлением до 0,5 бар. Спортивное купе выигрывает от винтового модуля, способного создать 1,2–1,6 бар без турбоямы. В дрэг-проекте с оборотами свыше 8000 об/мин разумен центробежный узел, соединённый ремнём с передаточным числом 5:1 и снабжённый шаговым регулятором перепускного клапана.

Потери на привод растут пропорционально квадрату скорости ротора. При избыточном давлении 1 бар ремень отнимает около 10 % мощности коленвала, оставшаяся часть компенсируется приростом до 40 %. Баланс учитывается при программировании блока управления: углы зажигания сдвигаются, топливная карта обогащается, порог детонации контролируется датчиком вибрации.

Монтаж включает кронштейн с антивибрационными втулками, натяжитель ремня с кривошипной пружиной, обводной ролик, усиленный коленчатый шкив и цельнометаллический байпас. Разметку корпуса двигателя выполняют с помощью лазерного контур номера, исключая перекос на плоскости. После установки провожу компрессиметр, оценивая герметичность цилиндров и форму факела форсунок. При межсервисном интервале 5000 км и использовании масла категории SN ресурс устройства достигает 150 000 км.
