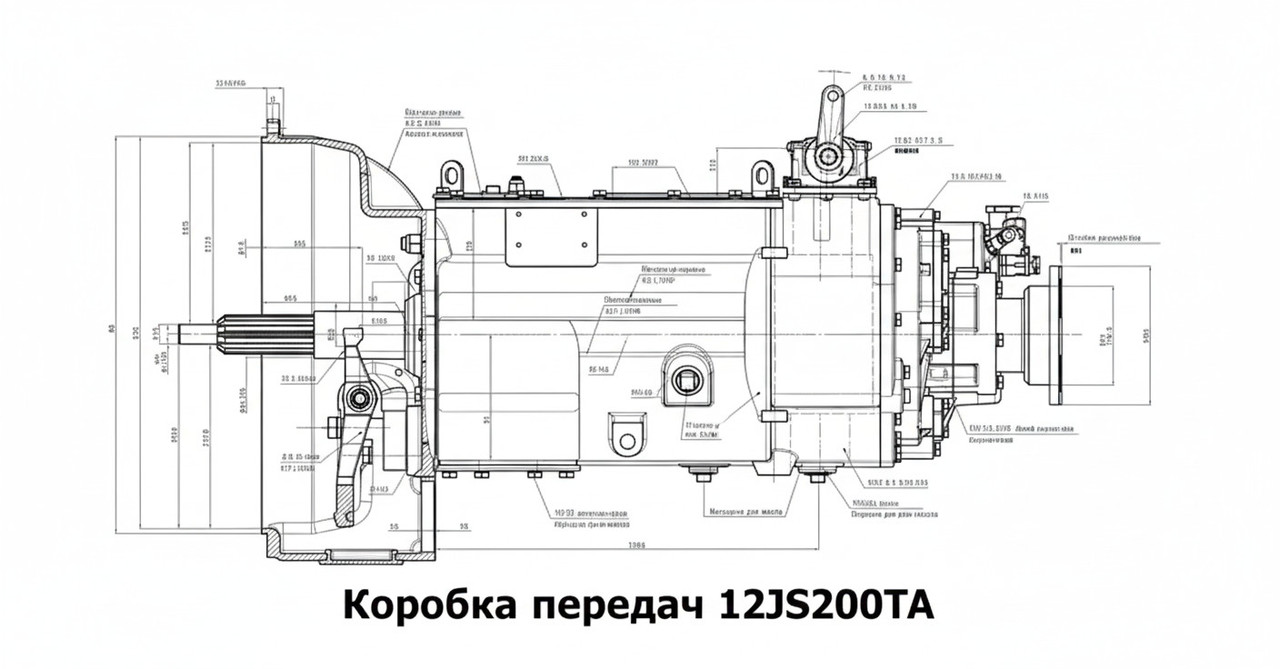

Устройство коробки передач 12JS200TA: схема, основные узлы и принцип работы



Коробка передач 12JS200TA — это современный агрегат, который используют на грузовой и специальной технике для обеспечения надежной и эффективной передачи мощности от двигателя к колесам. Сочетание инновационных технологий с простотой обслуживания делает КПП 12JS200TA востребованной среди компаний, занимающихся эксплуатацией самосвалов, тягачей, автобусов и строительной техники.

В данной статье подробно рассмотрим конструкцию, основные узлы, передаточные числа и принципы работы. Особое внимание уделим практическим рекомендациям для владельцев техники, механиков и специалистов по обслуживанию. Это позволит максимально раскрыть тему как для профессионалов, так и для новичков.

История и производитель коробки 12JS200TA

Компания Shaanxi Fast Gear Co., Ltd

Производитель Shaanxi Fast Gear совместно с американской корпорацией EATON разработал технологию FULLER с двойным промежуточным валом. Производственные мощности компании сосредоточены на трёх заводах в провинции Шэньси, Китай. Общий объём выпуска превышает 360 тысяч единиц коробок передач в год.

Компания получила международную сертификацию ISO 9001:2000, что подтверждает высокое качество производства. Официальный бренд Shaft-Gear зарегистрирован в России и представляет интересы производителя на территории страны. Начало производства китайских коробок передач от бренда Shaft-Gear было положено еще в 2013 году.

Технология Fuller и её преимущества

Лицензионная технология Fuller с двойным промежуточным валом признана одной из наиболее совершенных в области грузовых трансмиссий. Конструкция позволяет равномерно распределять нагрузку между двумя валами, что повышает ресурс агрегата на 30-40% по сравнению с одновальными системами.

Адаптация для российского рынка включает усиление узлов для работы в условиях низких температур и на дорогах с плохим покрытием. Эти улучшения делают КПП 12JS200TA оптимальным выбором для отечественных эксплуатационных условий.

Развитие бренда в России

Товарный знак Shaft-Gear зарегистрирован в РФ, создана сеть официальных дилеров и сервисных центров. Предпродажная подготовка включает обкатку агрегатов на стендах и проверку всех систем. Заводская коробка обладает шильдиком с торговым знаком Shaft-Gear, сроки гарантии на изделие составляют полгода.

Поставка запчастей осуществляется как напрямую от производителя, так и через складские комплексы в крупных городах России.

Общие технические характеристики КПП 12JS200TA

Коробка 12JS200TA представляет собой механическую синхронизированную трансмиссию с трёхвальной структурой. Технические параметры рассчитаны на работу с двигателями мощностью до 331 кВт (450 л.с.) и крутящим моментом до 2000 Нм.

Основные технические параметры

Параметр	Значение
Тип коробки передач	Механическая, ступенчатая, полностью синхронизированная
Количество передач	12 вперед, 2 назад
Конструкция промежуточных валов	2 вала под углом 180° (двойная система)
Номинальная входная мощность	331 кВт (450 л.с.)
Номинальный крутящий момент на входе	2000 Нм
Максимальная скорость вращения первичного вала	2600 об/мин
Диаметр первичного вала (шлиц)	50 мм
Объём трансмиссионного масла	15-18,5 литра
Вес коробки передач	380 кг
Габаритная длина	983,4 мм
Тип синхронизаторов	Инерционные блокировочного типа, для 5-6 передач — двухконусные

Расшифровка маркировки 12JS200TA

Маркировка полностью раскрывает технические характеристики агрегата. Расшифровка обозначения помогает правильно подобрать коробку для конкретной модели техники и определить совместимость с двигателем.

• 12 — количество скоростей (передач) вперёд
• J — механическая коробка передач (Jixie - китайское обозначение)
• S — конструкция с двойными промежуточными валами (Shuang - двойной)
• 200 — максимальный крутящий момент на выходе, умноженный на 10 (2000 Нм)
• T — синхронизированное переключение всех передач (Tongbu - синхронный)
• A — тихоходное передаточное отношение (в отличие от литеры B — скоростное)

Модификация с обозначением 12JSD200TA содержит дополнительные конструктивные улучшения, повышающие надёжность работы пневматической системы управления. Некоторые варианты лишены литеры T — в них переключение будет несинхронизированным, то есть осуществляться посредством муфты.

Область применения

Коробка передач данной серии устанавливается на широкий спектр грузовой и специальной техники различных производителей. Универсальность конструкции позволяет использовать агрегат как альтернативу дорогостоящим европейским КПП ZF серии 16S и отечественным ЯМЗ-239.

Грузовые автомобили

• МАЗ: модели 5440, 6430, 5340, 6330, 6516, 6501, 5516, 6312С9
• КАМАЗ: седельные тягачи, самосвалы (замена КПП ЯМЗ-239)
• Shacman (Shaanxi): F3000, X3000, М3000, SX3255
• HOWO: A7, T7H, грузовики серии ZZ
• FAW: J6P, J6M, тяжёлые грузовики

Специальная техника

• Автокраны: SANY, Zoomlion, XCMG, Terex различной грузоподъёмности
• Автобусы: Yutong, Higer, Kinglong, Golden Dragon, Zhongtong вместимостью от 40 пассажиров
• Самосвалы: большегрузные модели грузоподъёмностью от 25 тонн
• Экскаваторы: колёсные модели на базе грузовых шасси
• Седельные тягачи: для работы с полуприцепами массой до 40 тонн

Совместимость с двигателями

Агрегат разработан для работы с широким спектром двигателей различных производителей:

• ЯМЗ: 650, 236, 238 серии
• Cummins: ISLe, ISM, ISX различных модификаций
• Weichai: WD615, WD10, WP12, WP13 серии
• Yuchai: YC6M, YC6L мощностью до 450 л.с.
• Другие: Mitsubishi, Mercedes-Benz при соответствии параметров крутящего момента

Конструктивные особенности и инновации КПП 12JS200TA

Трёхвальная схема с делителем и демультипликатором

Основа конструкции — трёхвальная система с дополнительными редукторами. Основная коробка обеспечивает 6 передач, делитель и демультипликатор удваивают количество ступеней. Структура построена по формуле: основная коробка × делитель × демультипликатор = 6 × 2 = 12 передач вперёд плюс 2 передачи заднего хода.

• Основная часть (главная секция) содержит первичный, два промежуточных и вторичный валы
• Делитель (передний редуктор) интегрирован в основную коробку и обеспечивает два диапазона
• Демультипликатор (задний редуктор) представляет собой отдельный узел с собственными валами

Двойной промежуточный вал под углом 180 градусов

Ключевая особенность конструкции — использование двух одинаковых промежуточных валов, расположенных симметрично под углом 180 градусов друг к другу. Такое решение обеспечивает ряд важных преимуществ.

Преимущества двойной валовой системы

• Распределение крутящего момента поровну — каждый вал воспринимает 50% нагрузки
• Уменьшение межосевого расстояния на 25-30% по сравнению с одновальной конструкцией
• Снижение общего веса агрегата на 15-20% за счёт использования более узких шестерён
• Повышение надёжности благодаря дублированию силового потока
• Уменьшение габаритной ширины коробки передач
• Взаимная нейтрализация радиальных сил от двух валов на вторичный вал

Принцип работы двойной системы

После получения вращения от первичного вала крутящий момент делится на два потока. Шестерня первичного вала одновременно передаёт усилие на ведущие шестерни обоих промежуточных валов. Далее через шестерни выбранной передачи момент синхронно передаётся с двух валов на соответствующую шестерню вторичного вала.

Благодаря точной синхронизации зацепления обоих валов исключаются перекосы, вибрации и неравномерный износ зубьев шестерён.

Плавающая конструкция вторичного вала

Вторичный вал имеет плавающую установку, что является важным конструктивным решением для повышения долговечности. Передняя шейка вала установлена в отверстии первичного вала через маслонаправляющую втулку с радиальным зазором. Задний конец вала имеет эвольвентный шлиц для соединения с демультипликатором.

Преимущества плавающей установки

• Радиальное плавание шестерён на валу обеспечивает равномерное распределение нагрузки по ширине зуба
• Отсутствие момента изгиба — вал воспринимает только крутящий момент
• Исключение игольчатых подшипников упрощает конструкцию и обслуживание
• Улучшение условий работы подшипников за счёт снижения радиальных нагрузок
• Радиальные силы от двух промежуточных валов взаимно компенсируются
• Увеличение ресурса на 30-40% по сравнению с жёсткой установкой вала

Процедура шестерёнчатого соответствия

При сборке коробки передач критически важно соблюсти правильное зацепление зубьев шестерён промежуточных валов с шестерней первичного вала. Процедура называется «шестерёнчатое соответствие» или Gear Matching и обязательна при любом ремонте с разборкой валов.

Последовательность маркировки и сборки

1. На шестерне первичного вала отметить краской или кернером 2 смежных зуба
2. На противоположной стороне шестерни (через 180°) отметить ещё 2 смежных зуба
3. Количество зубьев между двумя группами маркировки должно быть строго одинаковым
4. На ведущей шестерне каждого промежуточного вала отметить по одному зубу
5. При установке промежуточных валов маркированные зубья их шестерён должны войти в зацепление с маркированными зубьями первичного вала
6. Левый промежуточный вал — в левую группу маркировки, правый — в правую группу
7. После сборки проверить совпадение всех маркировок при вращении валов

Нарушение процедуры шестерёнчатого соответствия приводит к повышенному шуму, вибрации и быстрому износу зубьев шестерён. Ремонт в таком случае потребуется значительно раньше расчётного срока.

Основные узлы и детали коробки передач 12JS200TA

Первичный вал

Первичный (входной) вал — главная деталь для передачи усилия от двигателя через сцепление к остальным компонентам коробки. Конструкция рассчитана на восприятие высоких нагрузок и работу при частоте вращения до 2600 об/мин.

Конструктивные элементы

• Эвольвентный шлиц диаметром 50 мм для соединения с ведомым диском сцепления
• Встроенная ведущая шестерня для передачи вращения на промежуточные валы
• Внутреннее осевое отверстие для размещения передней шейки вторичного вала
• Маслонаправляющая втулка с радиальным зазором
• Передний подшипник в картере сцепления
• Задний подшипник для восприятия осевых и радиальных нагрузок
• Уплотнения и сальники для предотвращения утечки масла

Промежуточные валы

Два промежуточных вала имеют идентичную конструкцию и расположены под углом 180° друг к другу. На каждом валу жёстко закреплён полный набор шестерён всех шести передач основной коробки.

Набор шестерён промежуточного вала

• Ведущая шестерня (зацепление с первичным валом) — передаёт весь поток мощности
• Шестерня 1-й передачи — наибольший диаметр, максимальное передаточное число
• Шестерня 2-й передачи
• Шестерня 3-й передачи
• Шестерня 4-й передачи
• Шестерня 5-й передачи
• Шестерня 6-й передачи — наименьший диаметр
• Шестерня заднего хода

Подшипниковые опоры промежуточных валов установлены в передней и задней частях картера. Используются конические роликовые подшипники, способные воспринимать комбинированные нагрузки.

Вторичный вал основной части

Вторичный вал плавающего типа является промежуточным звеном между основной коробкой и демультипликатором. На валу располагаются свободно вращающиеся шестерни всех передач и синхронизаторы для их включения.

Компоненты вторичного вала

• 7 зубчатых колёс передач (6 вперёд + 1 задний ход) — свободно вращаются на валу
• 9 фиксирующих шайб для осевой фиксации шестерён
• 3 синхронизатора: 1-2 передачи, 3-4 передачи, 5-6 передачи
• Ведущая шестерня демультипликатора — жёстко закреплена на заднем конце вала
• Эвольвентный шлиц на заднем конце для соединения с демультипликатором

Картер КПП и картер сцепления

Картер основной коробки изготовлен из высокопрочного чугуна и служит базовой деталью для установки всех валов и механизмов. Конструкция предусматривает точные посадочные места для подшипников, отверстия для механизма переключения, заливное и сливное отверстия, вентиляционную пробку.

Картер сцепления крепится к блоку двигателя и имеет посадочное место для выжимного подшипника. Между картерами устанавливается герметичная прокладка. Все соединения затягиваются болтами с определённым моментом затяжки (60-80 Нм).

Делитель и демультипликатор

Делитель интегрирован в конструкцию основной коробки и не является отдельным узлом. Переключение между режимами изменяет общее передаточное отношение трансмиссии, фактически удваивая количество доступных передач. Система имеет два режима работы: H (High — высокий) и L (Low — низкий).

Демультипликатор представляет собой отдельный редуктор, объединённый с основной коробкой в едином корпусе. Конструкция аналогична основной части — также использует два промежуточных вала под углом 180 градусов. Переключение демультипликатора возможно только при нейтральном положении основной коробки.

Выходной вал и фланец

Выходной вал демультипликатора передаёт крутящий момент на карданный вал трансмиссии автомобиля. На валу установлен фланец со стандартизированными размерами отверстий для болтов крепления кардана. Шлицевое соединение обеспечивает жёсткую передачу момента, а сальник выходного вала предотвращает утечку масла.

Система синхронизации передач

Типы синхронизаторов в КПП 12JS200TA

В коробке применяются инерционные синхронизаторы блокировочного типа. Основное назначение — выравнивание угловых скоростей вала и шестерни перед включением передачи. Блокировка исключает включение до полного выравнивания скоростей.

• Одноконусные синхронизаторы — для передач 1-2, 3-4
• Двухконусный синхронизатор — для часто используемых передач 5-6
• Синхронизатор демультипликатора — усиленной конструкции

Устройство одноконусного синхронизатора

Одноконусная система синхронизатора состоит из нескольких компонентов, работающих совместно для обеспечения плавного включения передачи.

Основные компоненты

• Втулка синхронизатора (зубчатая муфта) — подвижный элемент с внутренним шлицем, перемещается вилкой переключения
• Ступица синхронизатора — жёстко закреплена на валу шлицевым соединением, имеет внешний шлиц для втулки
• Блокировочное кольцо — бронзовое или латунное кольцо с конической внутренней поверхностью
• Пружины и ползуны (стопорные сухари) — обеспечивают фиксацию втулки в нейтрали и передачу усилия на кольцо
• Внешний конус на шестерне — коническая рабочая поверхность для фрикционного контакта

Современные модификации используют молибденовое покрытие блокировочных колец, что увеличивает коэффициент трения и ускоряет процесс синхронизации.

Принцип работы синхронизации

Процесс включения передачи через синхронизатор происходит в несколько этапов, каждый из которых занимает доли секунды.

Последовательность работы

1. Исходное положение: Втулка в нейтрали, удерживается пружинами через ползуны. Шестерня свободно вращается на валу
2. Начало переключения: Водитель перемещает рычаг, вилка начинает давить на втулку синхронизатора в сторону выбранной передачи
3. Контакт с блокировочным кольцом: Ползуны передают усилие на блокировочное кольцо, оно поворачивается и прижимается к конусу шестерни
4. Фрикционный контакт: Конус блокировочного кольца прижимается к конусу шестерни, возникает момент трения
5. Выравнивание скоростей: Момент трения замедляет или ускоряет шестерню до скорости вала (время 0,2-0,5 секунды)
6. Блокировка движения втулки: Пока скорости не равны, специальные зубья блокировочного кольца препятствуют дальнейшему движению втулки
7. Синхронизация завершена: При равенстве скоростей блокировочное кольцо слегка поворачивается, освобождая проход для втулки
8. Включение передачи: Втулка проходит через блокировочное кольцо и зацепляется с зубьями шестерни, жёстко соединяя её с валом

Двухконусный синхронизатор передач 5-6

Для наиболее часто используемых передач (5-я и 6-я) применяется усовершенствованная двухконусная конструкция синхронизатора. Вместо одной пары конических поверхностей используются две, что удваивает фрикционный момент.

Преимущества двухконусной системы

• Увеличение фрикционного момента в 2 раза при тех же габаритах
• Снижение требуемого усилия переключения на 50%
• Сокращение времени синхронизации
• Улучшение комфорта переключения
• Увеличение ресурса синхронизатора благодаря распределению износа на две пары поверхностей

Схема передачи мощности и передаточные числа

Путь передачи крутящего момента

Крутящий момент от двигателя проходит через несколько ступеней преобразования, прежде чем достигнет ведущих колёс автомобиля. Понимание этого пути помогает правильно эксплуатировать коробку и диагностировать неисправности.

Последовательность передачи мощности

1. Коленчатый вал двигателя → маховик
2. Ведомый диск сцепления → первичный вал КПП (эвольвентный шлиц 50 мм)
3. Шестерня первичного вала → ведущие шестерни двух промежуточных валов (момент делится пополам)
4. Шестерни промежуточных валов выбранной передачи → соответствующая шестерня вторичного вала
5. Через синхронизатор шестерня блокируется на вторичном валу
6. Делитель (если активирован) изменяет общее передаточное число
7. Ведущая шестерня вторичного вала → промежуточные валы демультипликатора
8. Демультипликатор в режиме H (высокий) или L (низкий) диапазон
9. Выходной вал демультипликатора → фланец → карданный вал → главная передача моста → колёса

Максимальный КПД достигается на 11-й передаче (прямая передача с передаточным числом 1,00), когда первичный и выходной валы вращаются с одинаковой скоростью.

Передаточные числа всех 12 передач

Передаточные числа рассчитаны по геометрической прогрессии с оптимальным шагом между ступенями. Это обеспечивает равномерное распределение тяговых усилий и минимальные провалы мощности при переключении.

Передача	Передаточное число	Применение и режимы работы
1	12,10	Старт с места с максимальной нагрузкой, крутые подъёмы, бездорожье
2	9,41	Движение с места на подъёме, тяжёлые дорожные условия
3	7,31	Разгон с нагрузкой, умеренные подъёмы
4	5,71	Основной диапазон городского движения
5	4,46	Городская езда, плавный разгон
6	3,48	Переход к загородному режиму движения
7	2,71	Загородное движение, умеренная скорость
8	2,11	Основной режим загородного движения
9	1,64	Высокая скорость на хороших дорогах
10	1,28	Оптимальный режим движения по шоссе
11	1,00	Прямая передача, максимальная экономичность (КПД ~98%)
12	0,78	Овердрайв, минимальные обороты двигателя, экономия топлива
R1	10,83	Задний ход в низком диапазоне для тяжёлых условий
R2	2,40	Задний ход в высоком диапазоне для быстрого движения

Система управления и переключения передач

Механизм переключения основной коробки

Верхняя крышка коробки передач содержит механизм переключения, обеспечивающий точный выбор передач и надёжную фиксацию в выбранном положении.

Схема Н-образного переключения

Механизм работает по классической Н-образной схеме (Single H), где все передачи сгруппированы в удобном для водителя порядке:

• Левая вертикаль: 1-я передача, 2-я передача, задний ход R
• Центральная позиция: 3-я и 4-я передачи, нейтральное положение низкого диапазона
• Правая вертикаль: 5-я передача, 6-я передача

Пневматическая система управления демультипликатором

Переключение диапазонов демультипликатора осуществляется с помощью пневматической системы, управляемой преселектором на рукоятке переключения передач.

Компоненты пневматической системы

• Компрессор автомобиля — источник сжатого воздуха (давление 0,7-0,8 МПа)
• Фильтр-регулятор воздуха — очистка и снижение давления до 0,57-0,6 МПа
• Н-образный клапан управления (преселектор) на рукоятке — выбор диапазона H или L
• Контрольный клапан газового пути — открывается только при нейтрали основной коробки
• Пневмоцилиндр демультипликатора — перемещает синхронизатор

Правила переключения передач

Правильная техника переключения передач продлевает срок службы синхронизаторов и обеспечивает комфортное управление автомобилем.

Основные требования

1. Полное выключение сцепления — педаль нажимать до упора перед каждым переключением
2. Плавное перемещение рычага без рывков и чрезмерных усилий
3. Пауза при переключении диапазонов — 0,5-1 секунда при переходе между низким и высоким диапазонами
4. Последовательное переключение — избегать скачкообразного переключения

Включение заднего хода

Задний ход можно включать только после полной остановки автомобиля. Система имеет дополнительную блокировку для предотвращения случайного включения.

Два режима заднего хода

• R1 (преселектор вниз): передаточное число 10,83 — для тяжёлых условий, бездорожья, крутых подъёмов
• R2 (преселектор вверх): передаточное число 2,40 — для быстрого движения назад по ровной площадке

Категорически запрещено включать задний ход при движении вперёд — это приведёт к немедленному разрушению внутренних деталей коробки и дорогостоящему ремонту.

Эксплуатация коробки: требования и рекомендации

Трансмиссионное масло

Правильный выбор и своевременная замена трансмиссионного масла — ключевой фактор долговечности коробки передач. В КПП 12JS200TA необходимо заливать трансмиссионное масло автомобиля: 85W/90 GL-5.

Рекомендуемые типы масла

• Класс вязкости: 85W/90 (универсальное для климата России)
• Классификация API: GL-5 (для гипоидных передач с высоким давлением)
• Для холодного климата (ниже -25°C): 75W/90 или 80W/90
• Для жаркого климата (выше +40°C): 85W/140
• Синтетические масла: повышенный ресурс, лучшая текучесть при низких температурах

Объём заправки и проверка уровня

Номинальный объём масла в коробке передач 12JS200TA составляет 15-18,5 литра. Проверка уровня масла производится через заправочное коническое отверстие на боковой стенке картера. Правильный уровень: масло находится у нижнего края отверстия и начинает вытекать при откручивании пробки.

Периодичность замены масла

• Новая КПП: первая замена после обкатки через 2000-5000 км пробега
• Регулярная эксплуатация: замена каждые 50 000 км
• Проверка уровня: каждые 10 000 км или при техническом обслуживании
• Тяжёлые условия: сокращение интервала до 30 000-40 000 км

Температурный режим работы

Коробка передач рассчитана на работу в широком диапазоне температур, характерном для российских климатических условий.

Рабочие температуры

• Оптимальная рабочая температура: 70-90°C
• Максимально допустимая при продолжительной работе: 120°C
• Минимальная температура холодного пуска: -40°C

Максимальная температура КПП при продолжительной работе не должна превышать 120°C. Превышение 120°C может привести к ухудшению смазывающих свойств масла, разрушению присадок и снижению ресурса КПП на 30-50%.

Прогрев и начало движения

Правильный прогрев коробки передач перед началом работы — важнейшее условие долговечности агрегата.

Процедура запуска

1. Запустить двигатель
2. Прогрев на холостых оборотах 3-5 минут (зимой — 10-15 минут)
3. Проверить давление в пневмосистеме
4. Начать движение на 3-й или 4-й передаче (лёгкие условия) или 1-2-й передаче (тяжёлые условия)
5. Первые 5-10 км — плавное движение без резких разгонов и высоких нагрузок

Техническое обслуживание КПП 12JS200TA

Регламент технического обслуживания

Плановое обслуживание включает проверку уровня масла, визуальный осмотр на утечки, очистку фильтров и замену масла по пробегу. Регулярное ТО позволяет выявить проблемы на ранней стадии и избежать крупного ремонта.

Пробег (км)	Процедура
2000-5000	Первая замена масла после обкатки
Каждые 10 000	Проверка уровня масла, визуальный осмотр
Каждые 20 000	Обслуживание пневмосистемы, фильтров, проверка креплений
Каждые 50 000	Плановая полная замена масла

Процедура замены масла

1. Прогреть коробку до рабочей температуры 40-60°C (тёплое масло лучше стекает)
2. Установить автомобиль на подъёмник или смотровую яму
3. Подставить ёмкость для слива объёмом не менее 20 литров
4. Открутить сливную пробку в нижней части картера
5. Дать маслу полностью стечь (время слива 15-20 минут)
6. Осмотреть слитое масло на наличие металлических частиц или стружки
7. Закрутить сливную пробку с новой уплотнительной шайбой (момент затяжки 40-50 Нм)
8. Залить свежее трансмиссионное масло через заправочное отверстие до уровня
9. Масло должно начать вытекать из заправочного отверстия
10. Закрутить заправочную пробку
11. Запустить двигатель, прогреть КПП
12. Повторно проверить уровень через 10-15 минут работы

Обслуживание пневматической системы

Регулярное обслуживание пневматики обеспечивает надёжное переключение диапазонов демультипликатора.

Фильтр-регулятор воздуха

• Проверка фильтровой сетки каждые 20 000 км
• Промывка фильтра тёплой мыльной водой
• Продувка сжатым воздухом
• Проверка настройки давления на выходе: должно быть 0,57-0,6 МПа

Диагностика состояния КПП

Шумы, вибрация, затрудненное переключение, утечки масла — признаки неисправностей. Своевременная диагностика позволяет определить износ подшипников, синхронизаторов, сальников и принять меры до серьезной поломки.

Разборка, сборка и ремонт КПП 12JS200TA

Демонтаж коробки с автомобиля

Демонтаж требует специального оборудования из-за веса агрегата (380 кг). Слейте масло, отсоедините карданный вал, пневмолинии, датчики и рычаг переключения. Открутите болты крепления к картеру сцепления и опорам, используйте траверсу для безопасного извлечения.

Разборка основных узлов

Разборка выполняется в определенном порядке: снятие механизма переключения, демонтаж демультипликатора, извлечение валов и шестерен. Маркируйте детали для правильной сборки, особенно при работе с промежуточными валами.

Дефектовка деталей

Осмотрите шестерни на износ зубьев, проверьте синхронизаторы на глубину износа конусов, состояние блокировочных колец и пружин. Подшипники с люфтом, шероховатостью или питтингом подлежат обязательной замене.

• Критический износ синхронизаторов — глубина более 0,5 мм
• Проверьте валы на биение и состояние шлицев
• Картер осмотрите на трещины и целостность посадочных мест

Сборка коробки передач

Сборка производится в обратной последовательности с использованием новых прокладок, сальников и уплотнителей. Установите подшипники с правильным натягом, соберите валы с шестернями, соблюдая процедуру шестерёнчатого соответствия. Затягивайте болты динамометрическим ключом с правильным моментом. Проверьте плавность вращения валов перед окончательной сборкой. Заправьте коробку свежим маслом.

Типичные неисправности и ремонт

Шумы и вибрации

Причины: износ подшипников, повреждение зубьев шестерен, недостаточный уровень масла. Ремонт включает замену изношенных подшипников, дефектных шестерен и доливку масла до нужного уровня.

Проблемы с переключением передач

Затруднённое переключение возникает из-за износа синхронизаторов, неправильной регулировки сцепления, загрязнения масла или неисправности механизма управления. Замена синхронизаторов, регулировка рычага и замена масла решают большинство проблем.

Утечки масла

Утечки через сальники входного или выходного вала, через прокладки картера требуют немедленного устранения. Замените изношенные сальники и прокладки, проверьте состояние вентиляционной пробки.

Неисправности пневматической системы

Проблемы с переключением диапазонов часто связаны с утечкой воздуха, засорением фильтра, неисправностью клапанов или цилиндров. Проверьте герметичность магистралей, очистите фильтр, замените неисправные клапаны.

Запчасти для КПП 12JS200TA

Каталог основных запасных частей

Для ремонта и обслуживания требуются следующие запчасти: валы и шестерни, синхронизаторы в сборе, подшипники, сальники, прокладки, втулки, пружины, болты и гайки. Все детали имеют артикулы и наименования в каталогах производителя.

Примеры артикулов популярных запчастей

• Синхронизатор 3-4 передачи: JC130U1701180
• Синхронизатор 5-6 передачи: JS200-1701056
• Синхронизатор демультипликатора: 12JS160T-1707140
• Подшипник первичного вала: JS200-1701013
• Ремкомплект КПП: JS200-REP-001
• Сальник входного вала: JS200-SEAL-001
• Сальник выходного вала: JS200-SEAL-002
• Комплект прокладок: JS200-GASKET-KIT

Оригинальные и аналоговые запчасти

Оригинальные детали от Shaanxi Fast Gear гарантируют надежность и долговечность. Качественные аналоги от китайских и отечественных производителей предлагают хорошее соотношение цены и качества, однако требуют тщательного выбора поставщика.

Где купить запчасти в России

Специализированные компании, такие как СПК-Импорт, предлагают широкий каталог оригинальных и качественных аналоговых запчастей. На складе в наличии основные позиции, быстрая поставка редких деталей по списку артикулов.

• Получить консультацию по выбору запчастей можно у специалистов компании
• Информация о наличии товара и стоимости доступна в онлайн-каталоге
• Гарантия качества и возврат товара в случае несоответствия

Связь с запчастями для экскаваторов Hyundai

Компании, специализирующиеся на поставках запчастей для грузовой и строительной техники, часто представлены в каталогах как поставщики деталей для экскаваторов Hyundai, погрузчиков, автокранов SANY, Zoomlion, XCMG, Terex и других марок спецтехники. Такая универсальность облегчает комплексное обслуживание парка машин.

Совместимость с двигателями

Двигатели ЯМЗ

КПП 12JS200TA успешно стыкуется с двигателями ЯМЗ-650, ЯМЗ-236, ЯМЗ-238. Китайская КПП 12JS200TA разрабатывалась как альтернатива КПП ЯМЗ-239, применяемая совместно с двигателями типа ЯМЗ-650. Крутящий момент и мощность этих двигателей соответствуют техническим возможностям коробки.

Двигатели Cummins

Китайская модификация удачно стыкуется с большинством двигателей Cummins различных серий. Агрегат не требует существенных переделок, что упрощает установку на технику марок Shacman и HOWO.

Двигатели Weichai

Двигатели Weichai серий WD615, WD10, WP12 широко используются на китайской грузовой технике. Коробка 12JS200TA разработана с учетом их параметров и обеспечивает надежную совместную работу.

Другие двигатели

Также агрегат совместим с двигателями Yuchai, Mitsubishi, Mercedes-Benz и другими моторами различных производителей. Главное условие — соответствие входного крутящего момента техническим требованиям коробки.

Сравнение с аналогами

КПП ZF

Немецкие коробки ZF известны высокой надежностью и ресурсом, однако их стоимость и цена запчастей значительно выше. Обслуживание требует специализированных сервисных центров. КПП 12JS200TA предлагает сопоставимые характеристики при более доступной цене и может заменить все КПП ZF 16S.

Российские КПП ЯМЗ

Отечественные коробки ЯМЗ-239 имеют одновальную конструкцию и меньший ресурс по сравнению с двухваловой системой Fast Gear. Запчасти для ЯМЗ доступны, однако технические преимущества 12JS200TA делают её предпочтительным выбором.

Другие китайские коробки передач

На рынке представлены различные модели Fast Gear (9JS, 16JS) и других китайских производителей. КПП на 9 ступеней имеют недостаток в отсутствии синхронизации. Модификация 12JSD200TA на 12 ступеней отличается легкостью, компактностью и полной синхронизацией для существенного облегчения переключения скоростей. Выбор зависит от требуемых характеристик, условий эксплуатации и бюджета.

Модификации серии Fast Gear

КПП 16JS

Шестнадцатиступенчатая модель расширяет диапазон передаточных чисел, подходит для тяжелых условий и большегрузной техники. Более сложная конструкция требует повышенного внимания при обслуживании.

КПП 9JS

Девятиступенчатая версия проще и легче, подходит для средних грузовиков. Недостаток — отсутствие полной синхронизации в некоторых модификациях, что усложняет переключение.

Другие модификации

Существуют варианты с различными передаточными числами, входным моментом и специальными исполнениями под конкретные задачи. Подбор оптимальной модели зависит от типа техники и условий работы.

Практические советы водителям

Как продлить срок службы коробки

• Прогревайте КПП перед началом движения
• Переключайте передачи плавно, без рывков
• Избегайте перегрузок и пробуксовки
• Проводите регулярное техническое обслуживание
• Используйте качественное трансмиссионное масло

Экономия топлива

Правильный выбор передачи в зависимости от скорости и нагрузки снижает расход топлива. Используйте высокие передачи на трассе, своевременно переключайтесь на оптимальный диапазон, избегайте движения на повышенных оборотах.

Работа в тяжелых условиях

На бездорожье, при движении по уклону или с тяжелым грузом используйте низкий диапазон передач. Контролируйте температуру масла, избегайте длительной работы на пониженных передачах при высоких оборотах.

Вопросы и ответы (FAQ)

Вопрос: Какое масло лучше использовать для КПП 12JS200TA?
Ответ: Рекомендуется трансмиссионное масло класса GL-5, вязкость 85W/90 для универсальных условий. В холодном климате можно использовать 75W/90, в жарком — 85W/140.

Вопрос: Как часто менять масло в коробке?
Ответ: Первая замена после 2000-5000 км обкатки, затем каждые 50 000 км. В тяжелых условиях интервал сокращается до 30 000-40 000 км.

Вопрос: Можно ли самостоятельно отремонтировать КПП?
Ответ: Ремонт требует специального оборудования, знаний и опыта. Самостоятельная разборка возможна, однако процедура шестерёнчатого соответствия критически важна. Рекомендуется обращаться к специалистам.

Вопрос: Где купить оригинальные запчасти?
Ответ: Оригинальные и качественные аналоговые запчасти доступны через специализированных поставщиков, таких как СПК-Импорт. В каталоге представлены все необходимые детали с артикулами и информацией о наличии на складе.

Вопрос: Какая гарантия на КПП и запчасти?
Ответ: Новые коробки комплектуются гарантией производителя сроком 6 месяцев. Условия гарантии уточняйте у поставщика. Возврат товара возможен в случае заводского брака или несоответствия.

Вопрос: Совместима ли КПП 12JS200TA с моим грузовиком?
Ответ: Коробка совместима с большинством грузовых автомобилей МАЗ, КАМАЗ, Shacman, HOWO, FAW, а также спецтехникой. Для каждого случая требуется проверка совместимости с двигателем и трансмиссией.

Вопрос: Какой ресурс у КПП 12JS200TA?
Ответ: При правильной эксплуатации коробка проедет 400-500 тысяч км без каких-либо поломок. Коробка передач 12JS200TA является достаточно надежной и неприхотливой.

Вопрос: Чем отличается 12JS200TA от 12JSD200TA?
Ответ: Модификация 12JSD200TA содержит дополнительные конструктивные улучшения пневматической системы управления, повышающие надёжность переключения диапазонов.

Заключение

Коробка передач 12JS200TA от компании Shaanxi Fast Gear представляет собой надежный, технологичный и универсальный агрегат для грузовой и специальной техники. Двойная система промежуточных валов, полная синхронизация передач, продуманная конструкция делителя и демультипликатора обеспечивают плавность работы, долговечность и комфорт эксплуатации.

Благодаря широкой совместимости с различными двигателями (ЯМЗ, Cummins, Weichai) и применяемости на технике разных марок (МАЗ, КАМАЗ, Shacman, HOWO, автобусы, автокраны, самосвалы, экскаваторы), коробка занимает прочные позиции на российском рынке. Доступность оригинальных и качественных аналоговых запчастей через специализированных поставщиков, таких как СПК-Импорт, облегчает обслуживание и ремонт.

Правильная эксплуатация, своевременное техническое обслуживание, использование качественного трансмиссионного масла 85W/90 GL-5 и соблюдение рекомендаций производителя позволяют продлить ресурс агрегата и избежать дорогостоящих ремонтов. Особое внимание следует уделять обслуживанию пневматической системы, регулярной замене масла и проверке состояния синхронизаторов.

По мнению специалистов СПК-Импорт, коробка передач 12JS200TA является оптимальным решением для российских условий эксплуатации, сочетая надежность, доступную цену и простоту обслуживания. Компания готова предоставить полный спектр услуг: от консультации по выбору и продажи агрегатов до поставки запасных частей и технической поддержки.

Устройство КПП 12JS200TA, её схема, основные узлы и принцип работы подробно описаны в данной статье. Знание конструктивных особенностей, правил эксплуатации и обслуживания позволит владельцам техники максимально эффективно использовать возможности этой современной трансмиссии и обеспечить длительный срок службы агрегата до 400-500 тысяч километров пробега.
