Автогрейдеры: точная геометрия земного полотна

Автор: Админ 22.11.2025 04:30

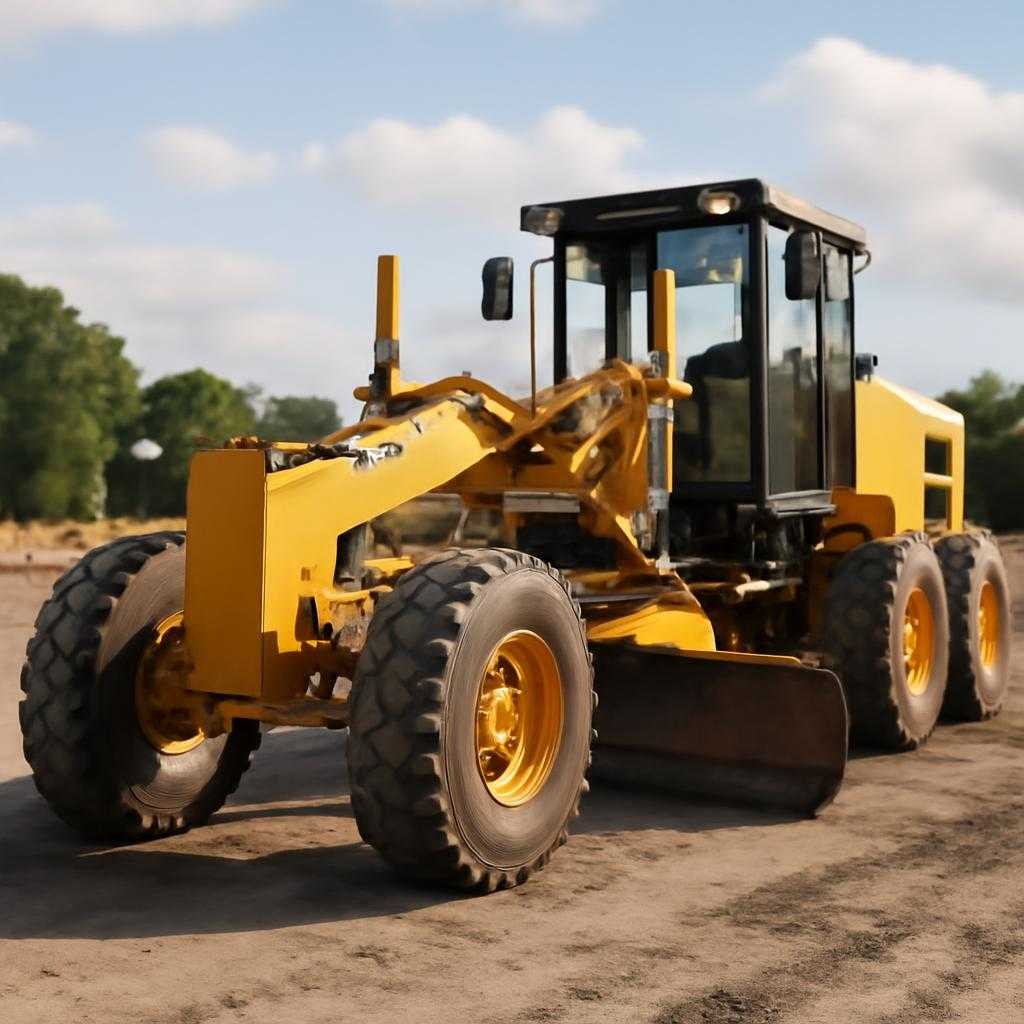

Автогрейдер ассоциируют с длинной рамой, шарнирной ломаной конструкцией и подрезающим отвалом, задающим точный профиль дороги. Машина родилась из конных скреперов XIX века, однако нынешний облик сформирован после внедрения дизеля, планетарных трансмиссий и гидравлики. При подготовке земляного полотна отвал исполняет хореографию миллиметров, создавая уклон под асфальт или щебёночную подушку. За кабиной водитель ощущает себя дирижёром грунта, слушая гул турбодизеля и тихие движения сервоклапанов.

Кинематическая схема

Шарнирно-сочленённая рама комбайна образно изгибается благодаря гидроцилиндрам артикуляции, описывая угол до 25°. Так удаётся сместить точку тяги и сократить радиус поворота. Отвал закреплён на круге, именуемом «секторным столом», шестерня редуктора вращает его на 360°, меняя угол резания без остановки. Для сложных профилей инженеры применяют двойной отвал — основной прямой и дополнительный боковой, называемый крылом, тем самым производя балластировку обочин за один проход.

Рабочие режимы

На песчаном грунте целесообразна передача крутящего момента через каждое колесо, поэтому комплект с гидравлическим передним мостом набирает популярность. При перемещении измельчённых ледяных глыб оператор опускает сабельный рыхлитель, расположенный в хвостовой части, пять или семь зубьев пронизывают слой, формируя хрупкую сетку трещин. Лазерный нивелир, связанный с гидрораспределителем, удерживает отвал в пределах ±3 мм — допуска, с которым впоследствии дружит асфальтоукладчик.

Выбор тягового класса

Классификация основывается на усилие тяги. Лёгкие машины (до 10 т) обслуживают городские кварталы, средние (12–16 т) формируют региональные трассы, тяжёлые (19–25 т) размечают магистраль в тундре. При закупке решающими оказываются запас крутящего момента, вид топлива (дизель EN 590 либо арктический), доступ к сервису и температура замерзания гидравлической жидкости. Шум кабины желательно держать ниже 82 дБА, иначе оператору грозит утомляемость, вызывающая погрешности в профиле.

Обслуживание включает замену масел в червячном поворотном круге, проверку геодезической задатки датчиков уклона, гидрофузионную промывку радиатора после работы в глинистой пыли. Применение низкозольных диспергаторов снижает коксообразование на кольцах турбокомпрессора. В северных районах используется предпусковой подогреватель жиганского типа с замкнутым контуром этиленгликоля.

Электрификация добралась и сюда: некоторые модели несут генератор на 600 В, питающий тяговый электромотор в ступице. Такая схема сводит вектор тяги к центру колеса, уменьшает пробуксовку и экономит до 12 % топлива. Правда, вес силовой электроники требует балластного перерасчёта передней оси.

На испытательном полигоне заводов Санкт-Петербурга применяют термин «лупинг» — циклическое прохождение одного и того же участка с изменением угла атаки отвала на 2°. Отработанные журналы лупинга фиксируют энергоёмкость манёвра и корректируют форму ножа. Закалённая сталь Hardox 500 Tuf с твёрдостью 475 HB выдерживает 750 часов резания перемороженного суглинка до первого перезаострения.

Автогрейдер превратился из грубого скрепера в высокоточную платформу, сочетающую гиродатчики, CAN-шину и облегчённые картеры. Правильная настройка углов, своевременное обслуживание и точное считывание рельефа рождают ровное, долговечное дорожное полотно.
