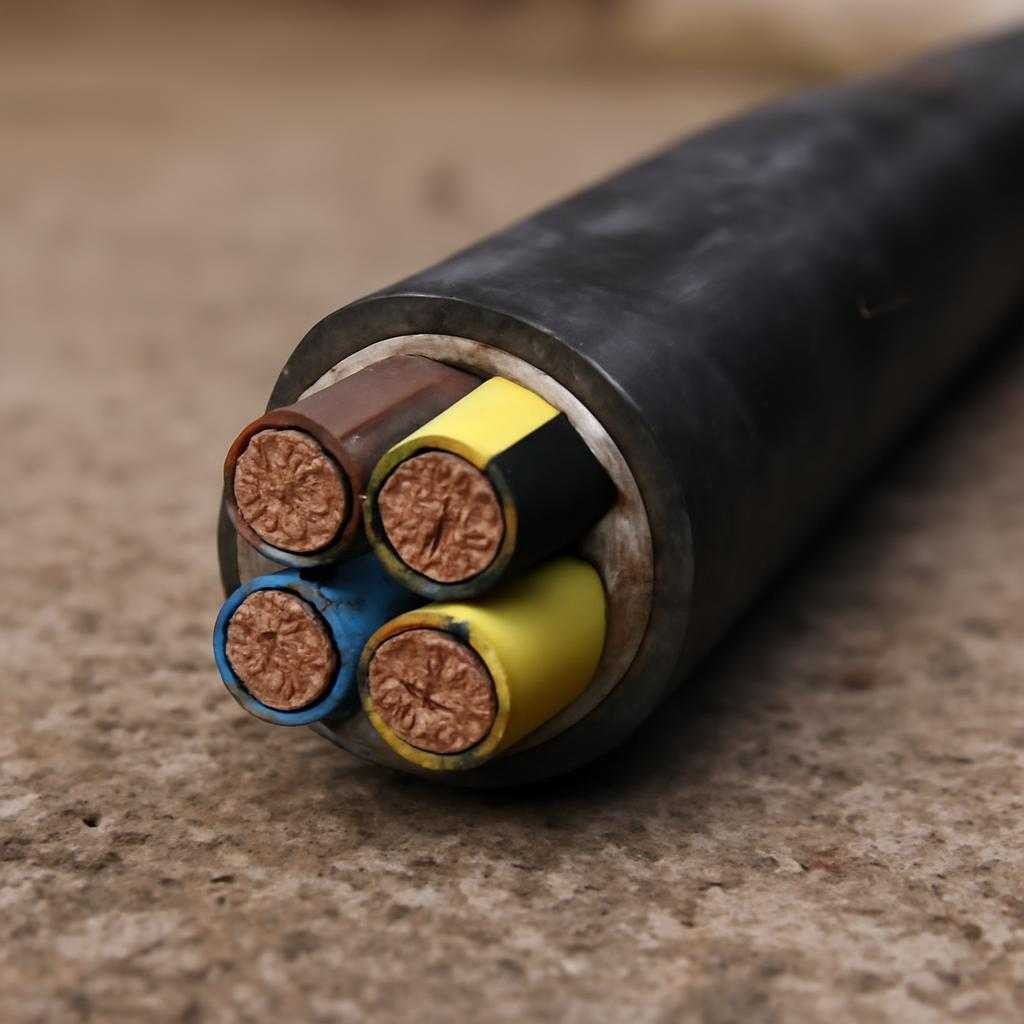

Кабель вббшв: конструкция и применение

Автор: Админ 20.11.2025 16:08

Кабель ВБШв относится к силовым бронированным кабелям с ПВХ изоляцией и шланговой оболочкой. Модель создана для сетей до 6 кВ переменного тока с частотой 50 Гц и предназначена для передачи электроэнергии в условиях повышенной механической нагрузки.

Состав и маркировка

Первая буква В обозначает виниловую изоляцию жил. Б — броня из стальных лент, придающая устойчивость к поперечному давлению. Ш — шланговая защитная оболочка, выполняющая роль внешней изоляции. Последняя буква в индексе указывает на отсутствие оболочки из гибкого рукава, что отличает модель от ВБбШв. Числовая часть марки сообщает число жил и сечение каждой, вариант 4×70 соответствует четырём жилам по 70 мм².

Технические характеристики

Допустимая температура токопроводящих жил от −50 до +50 °C при эксплуатации и до +70 °C при нагреве под нагрузкой. Минимальный радиус изгиба при монтаже равен десяти внешним диаметром. Испытательное напряжение — 3,5 кВ. Сопротивление изоляции не ниже 7 МΩ·км. Расчётный срок службы достигает 30 лет при соблюдении режимов и правильном подборе сечения.

Область применения

Кабель выводят на открытой площадке, в земле, туннелях, кабельных этажах и производственных помещениях. Броня защищает проводник от ударных и вибрационных нагрузок, поэтому линию укладывают без применения дополнительных лотков. Вббшв подходит для цепей насосных станций, подземных шахт, метро, энергетических блоков, распределительных устройств, уличного освещения.

При выборе учитывают токовую нагрузку, температуру среды, глубину заложения. Монтаж ведут специализированным трассам, исключая ветки с радиусом меньше расчётногоо. После прокладки выполняют проверку мегаомметром и фазировку.

Кабель Вббшв выпускается для передачи электрической энергии напряжением до 1 кВ по стационарным трассам. Его конструкция включает медные жилы, поливинилхлоридную изоляцию, промежуточный заполнитель, двойную стальную ленту и наружную оболочку из ПВХ. Защищённая структура выдерживает механические удары, влагу, воздействие масел и коррозионных сред.

Жилы выполняются однопроволочными или многопроволочными, класс 1 или 2, сечением от 1,5 до 240 мм². Изоляция цветная по ГОСТ 31947, что упрощает фазировку. Под бронёй располагается стеклолента, предотвращающая повреждение изоляции стальной обмоткой. Наружная оболочка охватывает броню сплошным слоем, образуя герметичный барьер. Сопротивление изоляции при +20 °C — не менее 10 МΩ·км.

Рабочий диапазон окружающих температур — от −50 до +50 °C, нагрев жил при длительной нагрузке не превышает +70 °C, при коротком замыкании в течение 4 с — +160 °C. Минимальный радиус изгиба равен десяти наружным диаметрам. Кабель выдерживает продольное растягивающее усилие 15 Н на мм² сечения жилы. Оболочка устойчива к ультрафиолету, грибкам и грызунам.

Типоразмеры и токи

Одножильные исполнения допускают сечение от 16 до 800 мм², многожильные — от 1,5×2 до 5×240 мм². При температуре воздуха +25 °C пятижильный 5×50 мм² передаёт 165 А, 5×95 мм² — 250 А. Один секторный 1×240 мм² при подземной прокладке проводит 415 А.

Снижение напряжения определяется удельным сопротивлением жил и длиной линии. При коэффициенте мощности 0,8 падение на 5×50 мм² длиной 100 м составляет примерно 2,3 %. Сечение подбирают с учётом тока нагрузки, тепловых условий и экономической плотности тока.

Сферы применения

Кабель устанавливается на промышленных площадках, в энергетических блоках, насосных станциях, наружных эстакадах, коллекторах. Стальная броня защищает жилы от лопат, гравия и вибрации, поэтому Вббшв прокладывают в траншеях без дополнительных лотков.

По сравнению с небронированным ВВГ ресурс сети с ВБШв выше благодаря механической защите. Армирование снижает риск замыкания при проколе гвоздями или зубьями грызунов. Габариты увеличиваются незначительно, масса возрастает примерно на 15 %.

Монтаж и эксплуатация

Транспортировка выполняется на барабанах с наружным диаметром не менее 20 крат наружного диаметра кабеля. Концы закрывают термоусаживаемыми колпачками, маркировка сохраняется на бирках под стяжкой.

Перед укладкой трассу очищают от острых предметов, дно траншеи выравнивают песчаной подушкой не менее 10 см. Кабель раскатывают без перекручивания, укладывая с естественным провисом. Засыпка ведётся слоями с промежуточным уплотнением.

После монтажа проводят испытание повышенным напряжением 3,5 кВ в течение 5 мин, ток утечки не превышает 10 мА. Измерение сопротивления изоляции выполняется мегомметром 2500 Вперед вводом в работу.

Инспекционные обходы включают термографию и проверку целостности оболочки. Межремонтный интервал достигает пяти лет. Срок службы кабеля, заложенный производителями, составляет не менее тридцати лет.

Утилизация выгодна: медные жилы направляют на вторичную переработку, стальная броня идёт в металлолом, поливинилхлорид применяют для энергореализации путём высокотемпературного сжигания с рекуперацией тепла.
