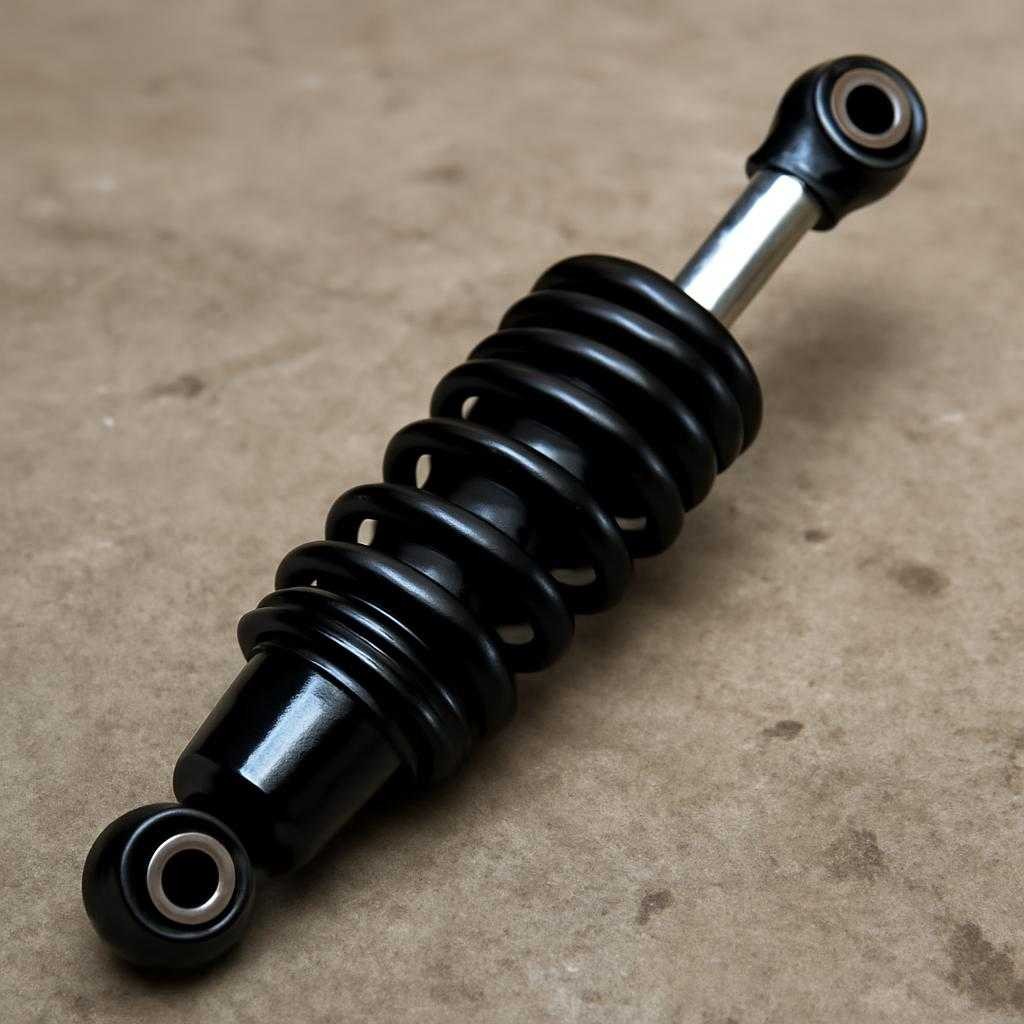

Амортизатор: путь от рессоры до электроники

Автор: Админ 20.11.2025 11:02

Я занимаюсь проектированием подвесок почти два десятилетия и вижу, как эволюция амортизатора напоминает смену эпох в музыке: от камерной лютни до синтезатора. Начало истории — стальная листовая рессора, гнувшаяся под массой экипажа. Потенциальная энергия сжатия возвращалась к кузову, телега прыгала, комфорта не существовало.

К началу XX века инженеры добавили винтовую пружину и фрикционный демпфер. Последний похож на стопку тарелок, затянутых болтом: трение между стальными шайбами съедало колебания. Эффект ощущался, но регулировка просила ключа и терпения, рабочая температура поднималась до жара кузнечного горна.

Гидравлический прорыв

В 1915 году компания Monroe вывела на дороги первый односторонний гидравлический амортизатор. Масляная смесь с вязкостью около 50 cSt проходила через калиброванные отверстия, энергия колебаний переходила в теплоту. Конструкция twin-tube — две концентрические трубы, внутренний цилиндр демпфирует, внешний служит резервуаром. Кавитация, враг стабильности, возникала при резком разряжении, поэтому инженеры подвели газовую подушку высокого давления.

К семидесятым родился дизайн monotube: один цилиндр, поршень с сепаратором, под ним азот 20–30 бар. Однорядная компоновка охлаждается быстрее и реагирует острее. За пределами шоссе, где ход подвески длиннее, monotube демонстрирует стойкость к аэрации.

Газ под давлением

В газонаполненном амортизаторе азот сжимается по закону Политропы p·V^n = const (n≈1,4). Резервный напор устраняет вспенивание масла, направляет поршень плавно. Для водителя ощущение напоминает плотное рукопожатие колёс с асфальтом. Лабиринтные клапаны ведут себя, как танцоры фламенко: ход штока задаёт темп, проходное сечение меняется, а кривая демпфирования сгибается, подстраиваясь к неровности.

В спортивной технике я проектирую амортизатор с выносным резервуаром. Перегретое масло переливается по шлангу к радиатору-ресиверу, где волноводные рёбра отводят теплоту. Дистанционная шайба-шайфер (от shear — срез) меняет проход за сотые доли секунды, когда водитель вращает селектор. SAE называет схему HSV — High Speed Valve, а инженерный жаргон — «струна».

Электроника и будущее

Перемагничиваемая жидкость MR превратила амортизатор в твердотельный синтезатор. Внутри масла дисперсия железных частиц диаметром 3–5 мкм. Датчик ускорения считывает колебание, контроллер выдаёт импульс 2–3 А на катушку, вязкость взлетает с 100 до 10 000 cSt за 1 мс. Колесо гасит гребёнку, словно перо на подушке.

Активная стойка с приводным штоком получила имя skyhook: электронный блок ориентируется на воображаемый якорь в небе, удерживающий кузов. Вместо простого сжатия-отбоя действует обратная связь второго порядка, выходная сила вычисляется по уравнению Лагранжа. На испытательном стенде MTS shaker кузов седана удерживается в коридоре ±0,15 g при гармонике 13 Гц.

При диагностике я полагаюсь на интерферометрический датчик перемещения. Измеряю угол ускорения кузова, увязываю с ходом штока, строю спектр Фурье. Если пиковая амплитуда выше 0,35 g в области собственной частоты, демпфер отправляется в список списания. На дороге косвенным признаком служит не пыль, а подтёк масла цвета тёмного янтаря — сигнал разрушения уплотнения NBR или FKM.

Шесть веков отделяют тележную рессору от адаптивной стойки, управляемой полевым транзистором. Пока дорога разыгрывает сюрпризы, амортизатор остаётся телохранителем колеса, переводя кинетический диссонанс в едва слышимый шёпот металла.
