Проверка шарниров приводного вала по люфту и шуму

Автор: Админ 13.06.2026 10:13

Признаки износа

Состояние узла я оцениваю по двум группам признаков: свободный ход и характер звука. Люфт указывает на выработку дорожек, сепаратора, корпуса или шлицевой части. Шум раскрывает картину под нагрузкой, при повороте и на переходе тяги. Раздельная оценка дает мало пользы, поэтому проверку ведут в связке.

Сначала машину ставят на ровную площадку и исключают случайное движение. Осмотр начинают с пыльника и следов смазки. Разрыв оболочки, потеки по соседним деталям и налипшая грязь указывают на попадание абразива внутрь. При таком следе глухой стук или хруст уже не выглядят случайностью, а получают понятную причину.

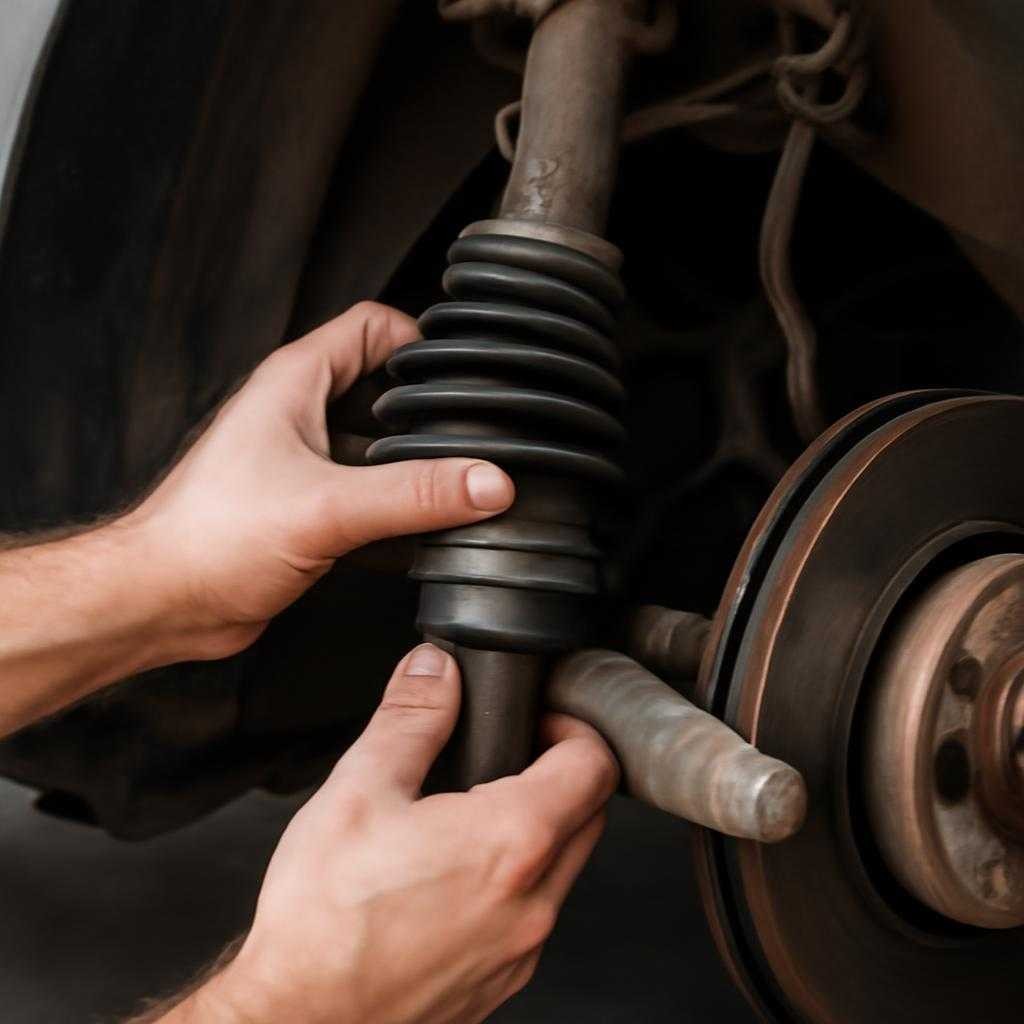

Люфт проверяют рукой на вывешенном колесе или на снятом приводе. Деталь берут ближе к корпусу шарнира и смещают в разных направлениях без рывка. Рабочий ход по оси и небольшой поворот допустимые конструкцией, но резкий провал с ударом говорит об износе сопряжения. Если вал двигается с сухим щелчком, а затем заедает, внутри нередко уже есть раковины или сколы дорожек.

Характер шума

По звуку легко различить внешний и внутренний узел. Хруст на повороте под тягой выдает наружную часть, поскольку шарики идут по дорожке под большим углом. Тупой стук при трогании, смене тяги или коротком разгоне ближе к прямому положению руля указывает на внутреннюю часть либо на шлицевое соединение. Ровный гул без щелчков заставляет проверить ступичный подшипник, иначе поиск уйдет в сторону.

Слушать машину надо в режимах, где нагрузка меняется. При плавном разгоне дефект звучит мягче, а при резкой подаче тяги переходит в отчетливые удары. На сбросе газа картина тоже меняется: изношенная пара дает толчок в обратную сторону. Если звук слышен на кочках без связи с тягой, круг поиска расширяют и проверяют опоры, стойки, крепления защиты и выпуск.

Есть важное различие между люфтом в шарнире и люфтом в подвеске. Износ в рулевом наконечнике или шаровой опоре тоже дает стук, но его слышно при раскачке колеса в иной плоскости. У привода отклик выходит ближе к коробке или ступице и сопровождается поворотом вала. Когда источник ищут без разделения зон, исправную деталь нередко снимают зря.

Порядок проверки

Я начинаю с короткого дорожного выезда, потом перехожу к осмотру снизу. На ходу отмечаю три режима: старт, разгон с повернутыми колесами и сброс тяги. Затем поднимаю сторону, проворачиваю колесо рукой и наблюдаю, как ведет себя привод до начала движения ступицы. Запаздывание с ударом дает ясный сигнал о выработке.

Дальше я проверяю пыльник по кругу, хомуты, посадку корпуса и следы коррозии. Сухая ржавчина у кромки подсказывает, что смазка ушла давно. Если оболочка цела, а стук уже слышен, причину ищут в усталости металла или в старой смазки с твердыми включениями. Разборка подтверждает вывод по матовым пятнам, задиру и темным следам перегрева.

Ограничения метода тоже надо учитывать. По одному люфту нельзя определить остаточный ресурс, если узел давно работал без смазки. По одному шуму нельзя точно назвать место дефекта при близких по тембру стуках. Грязь на защите, ослабленный крепеж и люфт опоры силового агрегата искажают картину. По этой причине осмотр ведут последовательно, без перескока между версиями.

Частая ошибка при такой оценке — поппытка качать привод за длинную часть вала. Упругость металла смягчает отклик и прячет выработку. Хват нужен у корпуса, иначе рука чувствует изгиб, а не зазор в паре трения. Вторая ошибка связана с вывешиванием обеих сторон без фиксации: передача проворачивается, и ясной картины не выходит.

Если при проверке слышен хруст в повороте, виден порванный пыльник и ощущается ударный ход, узел подлежит замене или разборке с дефектацией. Когда звук слабый, а наружных следов нет, решение принимают после повторного осмотра смазки и дорожного выезда. Я не связываю разные симптомы в одну версию без подтверждения рукой и слухом. Такой подход сокращает лишний демонтаж и удерживает поиск в пределах реальной причины.
