Устройство вакуумного усилителя тормозов автомобиля

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов необходим для уменьшения усилия на тормозной педали с сохранением эффективной работы тормозной системы. В наши дни даже небольшие автомобили оборудуются таким устройством. Но откуда же берется дополнительно усилие, создаваемое вакуумным усилителем?

Здоровый человек способен одной ногой развить усилие до 80 кг. Проверить это утверждение довольно просто, для этого нужно просто постоять на одной ноге. Удалось? А теперь вспомните какой у вас вес – примерно такое усилие вы и создали. На старых автомобилях для обеспечения наибольшего усилия в тормозной системе требовался такой же нажим на педаль.

Вакуумный усилитель тормозов снижает эту нагрузку до 40 кг. Вам, конечно, может показаться, что 40 кг тоже многовато, однако это не так. Если усилие уменьшить еще, то педаль тормоза потеряет информативность и водитель перестанет ее чувствовать, особенно в обуви на толстой подошве.

Принцип работы вакуумного усилителя тормозов

Принцип работы вакуумного усилителя тормозов

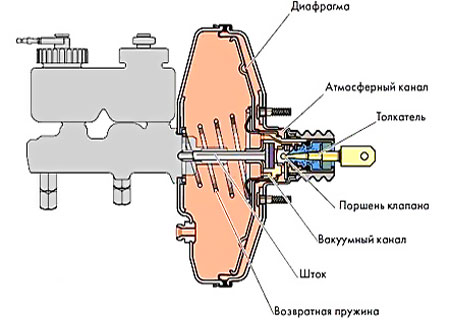

Корпус вакуумного усилителя тормозов разделен на две полости упругой перегородкой, называемой диафрагмой. Сквозь диафрагму проходит шток, который одним концом давит на поршень главного тормозного цилиндра, а вторым через проушину в толкателе соединяется с тормозной педалью.

Одна из полостей вакуумного усилителя тормозов при помощи шланга соединена с впускным коллектором двигателя (можете подробнее узнать об устройстве двигателя), в котором создается разрежение, поступающее в полость усилителя.

В корпусе вакуумного усилителя имеются два клапана: воздушный (атмосферный) и вакуумный (соединяющий обе полости усилителя), которые изменяют свое положение в зависимости от положения педали тормоза. В пассивном режиме, когда педаль тормоза не нажата, клапаны имеют следующие положения:

  • воздушный – закрыт,
  • а вакуумный клапан открыт.

Такое положение клапанов позволяет создавать одинаково разрежение по обе стороны диафрагмы вакуумного усилителя.

Принцип работы вакуумного усилителя тормозов следующий:

  1. Когда вы нажимаете на педаль тормоза, шток, переворачиваясь, изменяет положение клапанов.
  2. При этом вакуумный клапан перекрывает соединение между обеими полостями.
  3. А воздушный, в свою очередь, запускает атмосферный воздух в полость между педалью тормоза и диафрагмой.

Таким образом, с обеих сторон диафрагмы создастся разность давлений, образующая усилие на штоке и помогающая водителю тормозить.

Вакуумные усилители тормозов имеют различное устройство, но принцип работы у всех одинаков. Например, вакуумные усилители на автомобилях ВАЗ имеют неразборную конструкцию – при неисправностях их заменяют целиком. А вот усилители тормозов «Москвичей», «Волг» и большинства моделей иномарок разборные, но при их ремонте без специального оборудования не обойтись.

Кстати, после ремонта тормозной системы иномарок, дополнительно потребуется прокачка тормозов с АБС.

Как проверить вакуумный усилитель тормозов
