Подушки безопасности в автомобиле

Подушки безопасности

Airbag (подушка безопасности) – это один из элементов пассивной безопасности в современных автомобилях. Их наличие является важным фактором, обеспечивающим безопасность водителя и пассажиров. Airbag в переводе с английского языка означает «воздушная подушка», отсюда возникло и русское название – подушка безопасности, которое мы все привыкли использовать.

Подушки безопасности спасли тысячи жизней с тех пор, как их стали массово устанавливать на транспортные средства. Задумка системы Airbag проста: подушки безопасности надуваются достаточно быстро для того, чтобы защитить тело человека в случае аварии. Но как они это делают так быстро?

Устройство и принцип работы подушек безопасности

Устройство подушек безопасности

Тайна мгновенного наполнения воздухом подушек безопасности на самом деле кроется не столько в самих подушках, сколько в специальном устройстве – газогенераторе. Это самая технически сложная деталь во всей системе Airbag. Газогенераторы, которые используются в подушках безопасности, способны надуть её примерно в три раза быстрее, чем вы успеете моргнуть. В конце статьи смотрите видео о том, как устроена подушка безопасности, и через какие этапы производства ей приходится пройти перед установкой на авто.

Принцип работы подушек безопасности достаточно прост. Они срабатывают при ударе, когда скорость автомобиля превышает 20 км/ч.

  • В случае столкновения машины с препятствием, срабатывает один или несколько специальных датчиков. Эти датчики могут быть установлены спереди, сзади и по бокам автомобиля.
  • Сигналы от датчиков обрабатываются электронным блоком управления (ЭБУ), контролирующим работу системы Airbag. При определенных условиях (например, сильный лобовой или косой удар, наезд на высокий бордюр, жесткое падение после прыжка и т.д.) ЭБУ дает команду на срабатывание подушек безопасности.
  • На основании запрограммированного алгоритма, блок управления принимает решение о необходимости срабатывания подушек и передает электрический сигнал на исполнение.
  • Этот сигнал поступает в газогенератор подушки безопасности, и в нём срабатывает пиротехнический заряд (выстреливает пиропатрон).
  • В результате срабатывания пиропатрона, заключённая в газогенераторе натриевая кислота сгорает, выделяя значительное количество газа (азота), который поступает в Airbag и мгновенно раскрывает его.

Подушки безопасности изготавливаются из нейлоновой ткани похожей на парашютную. В ней есть отверстия, через которые газ после надувания подушки покидает её всего за 0,3 секунды. Быстрое сдутие необходимо, поскольку, когда из подушки безопасности выходит воздух, она становится мягче.

К каждой подушке безопасности в процессе производства прикрепляется газогенератор, после чего она сворачивается в компактный сверток (достаточно маленький для того, чтобы поместиться в руле или в передней панели со стороны пассажира). При этом генератор газа для водительской подушки безопасности дополнительно помещают в резиновое кольцо, в котором он исполняет роль балансировочного груза.

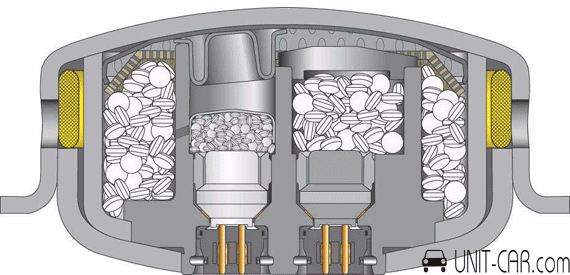

Устройство газогенератора подушки безопасности

Устройство газогенератора подушки безопасности

Поскольку водители и пассажиры бывают разных размеров, инженеры, в свое время, хотели придумать такой Airbag-генератор, который мог бы регулировать количество газа. Ранние подушки безопасности не могли изменять скорость надувания относительно размера и положения человека, или силы столкновения автомобиля.

Поэтому конструкторы придумали «умный» генератор – в нем два пиропатрона вместо одного. Один из них выпускает газ всего на 80 процентов (для «мягкой посадки» этого хватает). Но если этого недостаточно, то второй пиропатрон запускает вторичное наполнение, и оставшийся газ наполняет Airbag и делает его жестче.

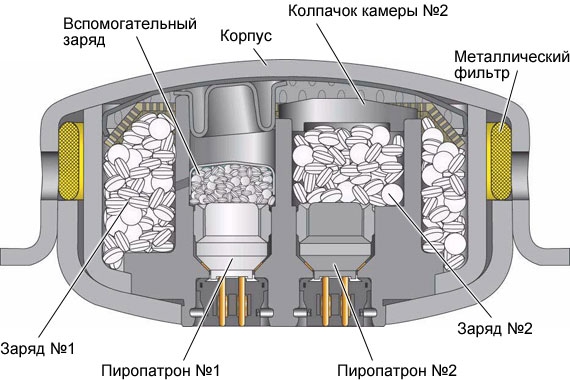

Типичный газогенератор подушки безопасности водителя состоит из следующих основных частей (смотрите на рисунке выше):

  1. Корпус с камерами сгорания;
  2. Заряды №1 и №2 из таблеток натриевой кислоты;
  3. Вспомогательный заряд для воспламенения заряда №1;
  4. Два пиротехнических патрона для воспламенения зарядов;
  5. Металлический фильтр.

Так что же происходит в газогенераторе при срабатывании Airbag?

Принцип работы газогенератора подушки безопасности

  • В пиропатронах, устанавливаемых в газогенераторе подушки безопасности, содержится материал, похожий на порох. Когда к ним поступает сигнал от электронного блока управления, они срабатывают, образуя при этом тепло и высокое давление.
  • От срабатывания пиротехнического патрона в корпусе газогенератора загораются находящиеся там специальные таблетки натриевой кислоты (заряд). Эти таблетки при сгорании выпускают горячий, но безопасный газ на основе азота, который деформирует корпус генератора и покидает его, наполняя Airbag.
  • Перед попаданием в подушку безопасности, азот проходит через специальный металлический фильтр, который устраняет твердые частицы, образованные при сгорании заряда, и остужает газ.
  • При подаче электричества на пиропатрон №2, он воспламеняет второй заряд. Газ, образующийся при сгорании заряда, поднимает колпачок камеры ступени №2 и через камеру сгорания первой ступени наполняет подушку безопасности.

С того момента, как машина попадает в аварию до полного наполнения подушки безопасности проходит не более 30 миллисекунд.

Виды автомобильных подушек безопасности

Виды автомобильных подушек безопасности

Наибольшее распространение в автомобилях получили три основных вида подушек безопасности:

  1. Фронтальные подушки безопасности – устанавливаются в руле для водителя, и в правой части передней панели автомобиля для пассажира. Такие подушки безопасности встречаются практически во всех машинах иностранного производства и в некоторых отечественных авто.
  2. Боковые подушки безопасности – при аварии защищают грудную клетку человека, брюшную полость и кости таза. Встраиваются такие подушки безопасности чаще всего в спинки передних автокресел.
  3. Подушки-шторки (головные подушки безопасности) – предназначены для предотвращения травм головы, вследствие боковых ударов. Автопроизводители устанавливают эти подушки безопасности в районе крыши, как спереди, так и сзади или между центральными стойками.

Также на некоторых моделях автомобилей можно встретить коленные подушки безопасности и даже центральный Airbag (между водителем и пассажиром). Но такие виды подушек безопасности встречаются намного реже первых трёх, и в основном на премиальных марках авто.

Поскольку подушки безопасности стали достаточно важным компонентом конструкции современного автомобиля, инженеры постоянно изучают возможность проверки их функционирования. Немецкие специалисты, к примеру, разработали и систематизировали целый ряд тестов, учитывающих климатические факторы и вибрацию, экстремальные перепады температур и различные условия срабатывания устройства. Производители гарантируют безупречную работу подушек безопасности, потому что, по сравнению с создаваемой ими в лабораториях обстановкой, реальные ситуации, в которых эксплуатируется автомобиль, можно назвать очень щадящими.

Подушки безопасности служат долго и надежно не только благодаря испытаниям, предшествующим их серийному внедрению, но и в силу совершенства конструкции, которая сама следит за поддержанием рабочего состояния системы Airbag и исключает возможность старения и износа ткани.

Однако в жизни бывает всякое, и если уж так вышло, что в машине сработали подушки безопасности, то на нашем сайте вас могут заинтересовать следующие материалы:

  1. Ремонт подушек безопасности после срабатывания;
  2. Ремонт торпедо после срабатывания подушки безопасности.

Видео о том, как устроены подушки безопасности
