Автомобильный термостат: что это такое и как он работает?

автомобильный термостат

Автомобильный термостат является важным узлом системы охлаждения двигателя. Он располагается между мотором и радиатором машины. Термостат представляет собой автоматическую пробку, открывающуюся при нагреве охлаждающей жидкости до заданной температуры, чтобы к системе охлаждения подключались радиатор и рубашка охлаждения двигателя.

Таким образом, с одной стороны автомобильный термостат позволяет мотору быстрее прогреваться до рабочей температуры, вследствие чего уменьшается его износ и ограничивается выброс вредных веществ в атмосферу, а с другой – предотвращает его перегрев (смотрите основные причины, по которым перегревается двигатель).

Устройство и принцип работы термостата

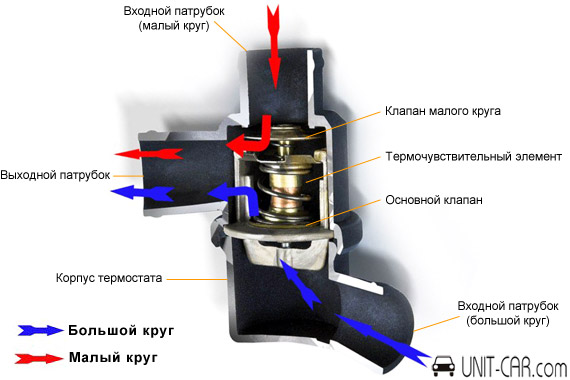

ustroystvo termostata

Принцип работы автомобильного термостата основан на способности специального термочувствительного элемента переключать поток охлаждающей жидкости в зависимости от её температуры:

  1. Пока мотор холодный, термостат находится в закрытом состоянии и жидкость в системе охлаждения движется по малому кругу (только вокруг цилиндров и головки блока).
  2. После того, как двигатель нагревается до определенной температуры (обычно в пределах 75 – 95 °C), термостат открывается и охлаждающая жидкость выходит на большой круг (радиатор, помпу и рубашку охлаждения двигателя), тем самым предотвращая перегрев мотора.

Устройство автомобильного термостата не очень сложное, его основными частями являются:

  • корпус;
  • два входных патрубка (малого и большого круга);
  • выходной патрубок;
  • термочувствительный элемент;
  • основной клапан;
  • байпасный (перепускной) клапан малого круга.

Большинство автомобильных термостатов производят из латуни, меди или пластика. Рабочий материал термочувствительного элемента в термостате – технический воск. При нужной температуре он расширяется, давит на основной клапан и открывает его. Так быстро таять воску помогают входящие в его состав порошки меди, графита и алюминия.

Переходя из твердого состояния в жидкое, воск расширяется и своим давлением выталкивает головку, которая открывает клапан, пропуская поток охладителя от термостата к радиатору системы охлаждения двигателя.

Кстати, вы можете самостоятельно провести небольшой эксперимент, который наглядно продемонстрирует работу термостата. Для этого достаточно погрузить термостат в кастрюлю с водой и поставить ее на огонь. По мере нагревания воды клапан термостата откроется приблизительно на 2-3 см.

Как проверить термостат на работоспособность

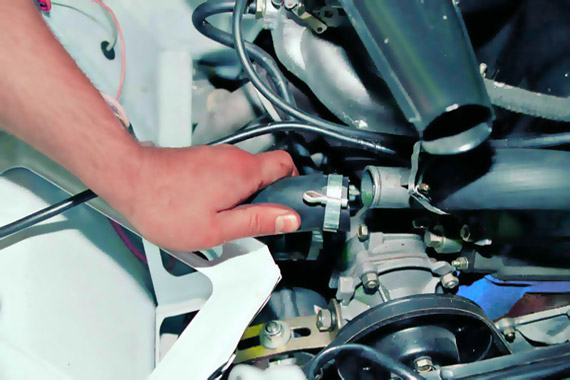

kak proverit termostat

Перед тем, как проверять термостат на работоспособность, нужно понимать какие неисправности у него могут возникнуть в принципе, и в чём они проявляются. Всего таких неисправностей может быть три:

1. Термостат постоянно открыт. Если основной клапан термостата вследствие поломки остается все время открытым, то охладитель будет постоянно проходить через радиатор и рубашку охлаждения двигателя. При этом мотору потребуется довольно много времени для достижения оптимальной рабочей температуры.

В летнее время года такая поломка, как правило, остается даже незамеченной, а вот зимой, особенно в сильный мороз, прогреть мотор до рабочей температуры будет крайне тяжело.

2. Термостат постоянно закрыт. Если основной клапан термостата не открывается, то жидкость в системе охлаждения постоянно циркулирует по малому кругу. При этом двигатель очень быстро перегревается, в результате чего его может и вовсе заклинить.

В этом случае ездить на автомобиле до замены термостата мы не рекомендуем. Добраться же к ближайшему автомагазину или СТО своим ходом можно включив печку в салоне на максимальный обдув. При этом нужно постоянно следить за тем, чтобы стрелка указателя температуры двигателя не переходила в красную зону.

3. Термостат открывается слишком рано. Обычно это происходит либо с контрафактными автомобильными термостатами, сделанными народными умельцами из комплектующих низкого качества, либо с термостатами с характеристиками не подходящими для данной комплектации автомобиля.

Если клапан термостата открывается при слишком низкой температуре (ниже +75 °C), тогда двигатель, как правило, прогревается значительно дольше положенного времени. При этом мотор не может выйти на оптимальный тепловой режим, что приводит к увеличению расхода топлива.

Проверка термостата в автомобиле

Алгоритм проверки термостата, не снимая его с автомобиля, очень прост. Чтобы проверить, открывается ли термостат, от вас потребуется выполнить лишь несколько действий:

  1. Разогрейте двигатель до рабочей температуры, после чего заглушите мотор.
  2. Откройте капот и найдите шланг в верхней части радиатора. Как правило – это черный резиновый шланг диаметром 5-7 см с железным хомутом на концах, или же с пластиковыми скобами.
  3. После этого найдите нижний шланг – примерно такой же, как и верхний. Обычно он крепится в нижней части радиатора.
  4. Прикоснитесь к обоим шлангам рукой, но крайне осторожно, потому как они могут быть сильно нагреты.

Если стрелка указателя температуры двигателя находится у красной зоны, но при этом один из шлангов горячий, а второй холодный, то с высокой вероятностью можно утверждать о том, что термостат не открывается и его необходимо заменить на новый.

Больше о неисправностях системы охлаждения двигателя и профилактике их появления читайте в нашей статье о техническом обслуживании системы охлаждения.

Видео о том, как устроен автомобильный термостат
