Установка парктроника своими руками (инструкция + ВИДЕО)

Установка парктроника своими руками

Одной из полезных и приятных опций в современном автомобиле является парктроник. Парковочный радар значительно облегчает движение задним ходом. Но далеко не все модели авто имеют эти удобные устройства. Установка парктроника своими руками, как правило, не вызовет особых проблем у автомобилистов.

При появлении препятствия на пути автомобиля этот прибор оповещает водителя при помощи индикаторной шкалы или звуковыми сигналами разной силы и частоты. Благодаря этому легко ориентироваться, когда препятствия не видны в зеркалах заднего вида или через окна машины.

Также рекомендуем ознакомиться с тем, как выбрать хороший парктроник для вашего автомобиля.

Принцип работы парктроника

Принцип работы парктроника

Главной задачей парктроника является своевременное оповещение водителя о приближении препятствий при движении автомобиля вперед или назад. Эта функция помогает парковаться в стесненных городских условиях, а также придает уверенности новичкам и женщинам, которые еще не чувствуют габариты своего авто.

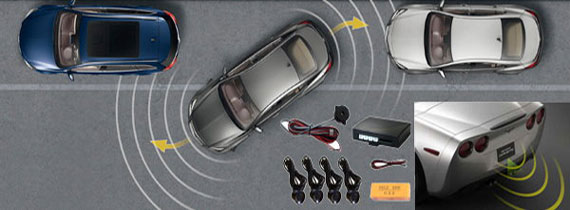

Принцип действия парктроника достаточно прост. В заднем бампере (а иногда и в переднем) размещаются чувствительные датчики. Они посылают сигнал определенной частоты, который отражается от препятствий и улавливается этим же прибором. Далее этот отраженный сигнал передается в электронный блок управления, где и происходит его дальнейшая обработка. После этого, из блока управления информация отправляется на дисплей, где отображается в виде разноцветной шкалы и сопровождается звуковым сигналом. Зона действия обнаружения препятствий в разных моделях парктроников колеблется в пределах 0-2,5 м.

Стандартный набор парковочного радара выглядит следующим образом:

  • датчики (2-8 шт.),
  • электронный блок управления,
  • информационный дисплей,
  • набор электрических проводов,
  • инструкция по подключению и монтажу.

Иногда производители парктроников заботливо прилагают в комплект изделия фрезу под электродрель или шуруповерт. Она понадобится для аккуратного сверления отверстий в бампере при установке датчиков.

Как установить парктроник своими руками

Как установить парктроник своими руками

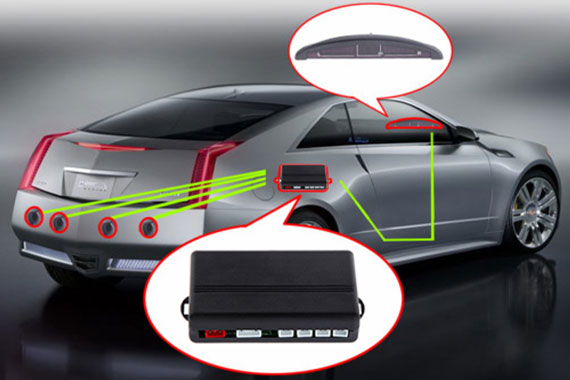

Установку парктроника можно условно разделить на три части:

  • монтаж датчиков;
  • установка дисплея;
  • подключение парктроника.

В конце статьи вы найдете видео-инструкцию по установке парктроника своими руками.

Чтобы самостоятельно установить парктроник, понадобится также небольшой набор инструментов и материалы, такие как:

  • торцевые и рожковые ключи,
  • электродрель или шуруповерт,
  • сверло или фреза,
  • рулетка и маркер,
  • малярная и изоляционная ленты,
  • шило или гвоздь,
  • растворитель 646.

Монтаж датчиков парктроника

Установка датчиков парктроника

Пожалуй, самым важным и ответственным этапом установки парктроника в машине будет монтаж датчиков, измеряющих расстояние между бампером автомобиля и препятствиями на его пути. Грамотно установленные датчики станут залогом четкой и правильной работы парковочного радара на протяжении всего срока его службы.

  1. Сперва необходимо изучить прилагаемую к парктронику инструкцию, в ней указываются оптимальные размеры установки для правильной работы датчиков.
  2. Теперь следует вооружиться рулеткой и маркером, чтобы выполнить разметку на бампере. При определении точек для установки датчиков необходимо осмотреть и внутреннюю сторону бампера. При наличии препятствий придется выполнить смещение выбранных позиций.
  3. После нанесения разметки бампер необходимо снять с автомобиля. Эту работу удобнее выполнять на эстакаде или в смотровой яме гаража. Предварительно нужно подготовить место для размещения снятого бампера. На этом этапе потребуется помощь напарника.
  4. Когда задний бампер будет демонтирован, при помощи шила или гвоздя делается прокол в отмеченных точках. Он нужен не только для определения будущих отверстий изнутри, но и для центрирования сверла или фрезы.
  5. При сверлении отверстий важно следить, чтобы фреза входила в бампер строго перпендикулярно. Датчик должен разместиться горизонтально без каких-либо отклонений вниз или вверх. Чтобы лакокрасочное покрытие не отслаивалось возле отверстия, лучше перед сверлением наклеить малярную ленту.
  6. Устанавливаются датчики с внешней стороны бампера, фиксация с внутренней стороны осуществляется стопорными кольцами. У датчиков имеется маркировка латинскими литерами A, B, C, D. Монтаж производится в алфавитном порядке, начиная с крайней левой точки и заканчивая крайней правой позицией.
  7. Теперь провода датчиков необходимо аккуратно расположить внутри бампера, собирая их в один жгут. Закрепить проводку можно изолентой или стяжными хомутами.
  8. Остается установить бампер на автомобиль и завести провода в багажный отсек через технологическое отверстие.

Установка информационного дисплея парктроника

Установка дисплея парктроника

В зависимости от модели парктроника информационный дисплей может быть выполнен в виде небольшого жидкокристаллического монитора или узкого индикатора уровня сигнала. В некоторых моделях парковочных радаров дисплей может интегрироваться в салонное зеркало заднего вида.

  1. Устанавливается дисплей по усмотрению водителя в наиболее удобном месте. Для крепления корпуса используется двусторонний скотч. Достаточно обезжирить на панели участок для установки дисплея и снять со скотча защитную пленку.
  2. Самым сложным этапом монтажа будет протягивание проводки через обшивку салона. Если дисплей установлен на панели приборов, то можно опустить провод вниз и протянуть его под обшивкой пола. Однако при попадании проводки в зону ног пассажиров велика вероятность его повреждения.
  3. При использовании зеркала-дисплея лучше прятать проводку в обшивке потолка. В этом случае следует искать технологические отверстия над проемами дверей.

Подключение парктроника

Подключение парктроника

Сборка парктроника и его подключение заключается в том, чтобы соединить установленные датчики парковочного радара и его информационный дисплей в единое целое. Для подключения перечисленных устройств используют провода, которые обычно идут в комплекте с большинством парктроников.

  • Когда провода, идущие от датчиков и дисплея, будут выведены в багажный отсек, нужно найти место для установки блока управления парктроником. Корпус блока крепится также при помощи двустороннего скотча. Предварительно соответствующий участок кузова автомобиля обезжиривается для лучшего приклеивания.
  • После этого остается соединить все элементы парктроника в одно целое устройство. Помочь в этом должна инструкция и схема подключения. Обычно фишки на концах проводов подходят только для соединения в “своем” гнезде.
  • Для подачи питания на блок управления парктроником удобней всего использовать провод питания фонарей заднего хода автомобиля - таким образом ваш парктроник будет включаться одновременном с переключением КПП в положение "Задний ход". Подробней о том как это сделать смотрите на видео в конце этой статьи.
  • Когда все провода будут подключены, останется только испытать работу собранного прибора. Лучше всего провести тестирование во дворе дома или на стоянке. Водителю важно определить для себя, на каком расстоянии и на какой высоте парктроник подает сигнал. Нужно обратить внимание и на причины появления ложных срабатываний.

После тщательного изучения особенностей работы парковочного радара можно отправляться на городские улицы.

Установка парктроника обычно не вызывает проблем у опытных автомобилистов. Необходимо лишь следовать рекомендациям производителя и действовать в соответствии с прилагаемой инструкцией – тогда все детали парктроника будут правильно установлены, а во время работы устройство не будет удивлять водителя странными и несвоевременными сигналами.

Видео: самый простой способ установки парктроника своими руками
