Установка газового оборудования на авто по всем правилам

Установка ГБО на автомобиль

Установка газового оборудования на автомобиль позволяет в большинстве случаев существенно снизить расходы автовладельца на топливо. В отличие от бензина газ стоит значительно дешевле. Поэтому если раньше вы проезжали определенный километраж на бензине, например, за 1000 рублей, то на газовом топливе вы его проедете всего за 600-700 рублей.

Ранее мы уже детально рассказывали о газобаллонном оборудовании для автомобилей: его устройстве и принципе работы, видах, поколениях, производителях, и об основных критериях выбора ГБО (все подробности смотрите по этой ссылке).

Следующий важный шаг, как нам кажется, – это ознакомление наших читателей с технологией установки газового оборудования на авто, и процедурой его правильного оформления в органах ГИБДД.

Из этой статьи вы узнаете о следующем:

  1. Правила оформления ГБО при установке на автомобиль в органах Госавтоинспекции;
  2. Порядок установки газового оборудования на авто шаг за шагом.

А внизу страницы смотрите видео-инструкцию по профессиональной установке газобаллонного оборудования на автомобиль.

Также обращаем ваше внимание на то, что если пробег машины в год не превышает 15-20 тыс. км, то окупаемость установки ГБО на авто составит не менее 4-5 лет, что равняется среднему сроку эксплуатации газового оборудования до замены в нем некоторых дорогостоящих узлов. Таким образом, учитывая стоимость установки газобаллонного оборудования, а также значительные затраты времени и сил на его регистрацию, мы считаем оправданным переоборудование машины на газ, если годовой пробег машины составляет хотя бы 30 тыс. км.

Правила оформления ГБО при установке на автомобиль

Правила оформления ГБО при установке на автомобиль

За установку газобаллонного оборудования на легковой автомобиль, в случае отсутствия регистрации данной процедуры, предусмотрен не только штраф в размере 500 руб (КоАП, Ст. 12.5, ч. 1), но и арест машины. Эксплуатация таких транспортных средств запрещена. Впрочем, это касается и внесения других изменений в конструкцию без соответствующего разрешения.

Внесение изменений в конструкцию транспортных средств, в том числе и установки газового оборудования на автомобиль, предусмотрено Разделом 4 Главы V Технического регламента Таможенного союза «О безопасности колесных транспортных средств».

По новым правилам (приказ МВД России, устанавливающий порядок предоставления государственной услуги по выдаче разрешения на внесение изменений в конструкцию ТС и выдаче свидетельства о соответствии ТС с внесенными в его конструкцию изменениями требованиям безопасности) устанавливать ГБО на авто придётся в следующем порядке:

  1. Необходимо написать заявление в МРЭО ГИБДД на получение разрешения для монтажа газобаллонного оборудования и пройти предварительную техническую экспертизу автомобиля. Срок рассмотрения заявления – до одного месяца.
  2. Получив одобрение, можно ехать в сертифицированный сервисный центр для установки газового оборудования. По завершению монтажных работ вам должны выдать копии сертификатов на установленное ГБО и Заявление-декларацию сервисного центра.
  3. Далее необходимо будет провести проверку безопасности и получить свидетельство о соответствии внесенных в конструкцию транспортного средства изменений требованиям безопасности.
  4. С полученным свидетельством нужно снова отправляться в отделение ГИБДД для внесения изменений в ПТС и переоформления свидетельства о регистрации ТС.

На всё про всё может уйти от двух дней до двух месяцев. Но помимо затрат времени, вся эта процедура потребует от автовладельца и определенных финансовых расходов – порядка 10-18 тыс. рублей без учета стоимости ГБО и его установки.

Имейте в виду, что демонтаж газового оборудования, ранее законно установленного и надлежащим образом оформленного в ГИБДД, также будет считаться внесением изменений в конструкцию. А это, в свою очередь, повлечет за собой прохождение тех же процедур и расходов, что и при установке газобаллонного оборудования на автомобиль.

Также стоит отметить, что после установки ГБО законодательством предусмотрено проведение периодических испытаний газового оборудования с оформлением свидетельства по установленной форме. Периодичность испытаний совпадает с периодичностью освидетельствования баллонов:

  • Раз в 2 года для ГБО на сжиженном газе (пропан-бутане);
  • Раз в 5 лет для ГБО на компримированном природном газе (метане).

Для владельцев машин с ранее установленным газовым оборудованием, и не имеющим свидетельства о соответствии внесенных в конструкцию автомобиля изменений требованиям безопасности, мы видим минимум три варианта действий:

  1. Обратиться в сертифицированный сервисный центр для оформления установки ГБО по новым правилам;
  2. Демонтировать газовое оборудование с машины и дальше ездить на бензине;
  3. Ничего не делать и продолжать ездить до первого "залёта", а после действовать по ситуации.

В любом случае, установка ГБО на автомобиль становится всё менее доступной процедурой для рядового автолюбителя и, на наш взгляд, со временем станет прерогативой в основном коммерческого транспорта.

Порядок монтажа газобаллонного оборудования при его установке на автомобиль

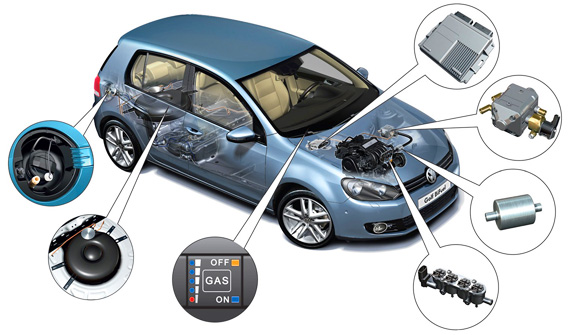

Порядок установки газобаллонного оборудования на авто

После выбора газобаллонного оборудования можно приступать к его установке в автомобиль. Подробную видео-инструкцию по монтажу газового оборудования 4-го поколения смотрите чуть ниже.

Перед началом установки необходимо определиться с местами крепления заправочного клапана (обычно под бампером или в районе заправочной горловины бензобака) и кнопки переключения топлива (газ/бензин) в салоне машины.

На время монтажа газового оборудования аккумулятор должен в обязательном порядке отсоединяться от бортовой сети автомобиля!

Первым элементом ГБО, который установливают на авто, является газовый редуктор. Его задача состоит в снижении давления газа и поддержании постоянного давления на выходе из редуктора. Сам редуктор закрепляют на неподвижных и устойчивых элементах в моторном отсеке.

Затем к нему подсоединяют резиновые шланги, по которым поступает антифриз из системы охлаждения двигателя для подогрева редуктора в процессе работы. В большинстве автомобилей подключаться к системе охлаждения следует параллельно, то есть между блоком двигателя и радиатором печки (так называемый, малый круг).

Далее обычно устанавливают электромагнитный клапан, который также крепится к кузову автомобиля (желательно как можно ближе к редуктору).

После этого монтируют и подключают электронный блок управления или, как его еще называют, контроллер – он является "мозгом" газовой установки. Для выполнения такой работы необходимо владеть базовыми знаниями по устройству электрической системы автомобиля и иметь схему подключения электронного блока управления газом.

Чтобы упростить задачу, нужно отыскать место в пучке электропроводки автомобиля, в котором можно одновременно найти все сигналы:

  • Сигнал от датчика кислорода (лямбда-зонда);
  • Сигнал бензиновых форсунок;
  • Обороты двигателя.

При наличии простого лямбда-зонда нужно подключаться к сигнальному проводу параллельно (напрямую), а если в автомобиле установлен широкополосный зонд UEGO, тогда следует подключаться последовательно, разрезав сигнальный провод (смотрите на видео ниже).

Проводку к бензиновым форсункам можно реализовать с помощью разъема, либо путем впайки в жгут проводки. Обычно к бензиновым форсункам от блока управления впрыском топлива проходят два электрических провода: питающий и сигнальный. Для впаивания в проводку следует найти сигнальные провода форсунок, разрезать их и подключиться по схеме.

Следующий сигнал, который необходим блоку управления газом – это обороты двигателя. Его можно найти в жгуте проводов катушки зажигания.

Переключатель топлива газ/бензин устанавливается в кабине водителя. К нему подключаются несколько проводов:

  1. "Плюс" от замка зажигания: напряжение на этой линии должно появляться при включении зажигания, и исчезать при его выключении;
  2. Провода от 16-ти контактного диагностического разъема OBDII, согласно схеме подключения.

Чтобы безошибочно определить необходимые для подключения контакты диагностического разъема OBDII, к нему предварительно подключают автосканер. О том, что такое автосканер и чем он может быть полезен вам ещё читайте здесь.

Очень ответственной операцией при установке автомобильного газового оборудования является сверловка отверстий во впускном коллекторе под штуцеры (ввёртыши) от газовых форсунок. Важно чтобы отверстия были выполнены таким образом, чтобы вкрученные в них штуцеры находились под тем же углом, что и бензиновые форсунки.

В полученных во впускном коллекторе отверстиях нарезается резьба под газовые штуцеры, а перед завинчиванием самих штуцеров на их резьбу наносят специальный герметик, устойчивый к воздействию высоких температур.

После завинчивания штуцеров на них надевают газовые шланги, которые, в свою очередь, подключают к газовым форсункам. Эти шланги должны быть одинаковой длины.

Газовые форсунки предназначены для дозирования газа непосредственно во впускной коллектор двигателя. Они, как правило, располагаются на общей рампе и крепятся в непосредственной близости от впускного коллектора двигателя. Подключение электрических разъемов к форсункам осуществляется в той же последовательности, что и выполненное ранее на заводе подключение бензиновых форсунок. На фото ниже можно увидеть подключенный блок газовых форсунок.

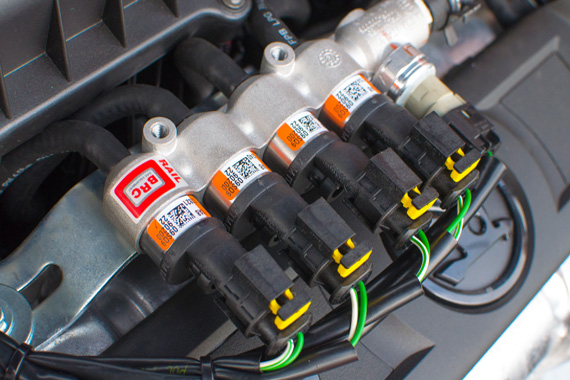

Газовые форсунки

Окончательную очистку газа, попадающего в форсунку, обеспечивает фильтр паровой фазы. Он устанавливается непосредственно за редуктором и подключается входом к нему, а выходом к блоку газовых форсунок.

Далее в общей части впускного коллектора сверлится отверстие под штуцер для отбора вакуума, после чего на вкрученный в него штуцер надевается шланг, который соединяется с вакуумным патрубком газового редуктора для регулировки производительности последнего.

Газовый баллон обычно подбирается, исходя из размеров ниши для запасного колеса. В нише выполняются два отверстия под болты для крепления баллона и одно большое отверстие для вентиляционного сапуна. Во избежание появления коррозии, полученные отверстия обрабатываются антикоррозийным составом.

Перед закреплением газового баллона в нише автомобиля, в него устанавливается мультиклапан. Этот узел монтируется таким образом, чтобы поплавок уровня газа двигался снизу вверх. Далее баллон помещается в нишу и закрепляется двумя болтами.

К мультиклапану подключаются:

  • Газовая трубка (вход) от заправочного клапана;
  • Газовая трубка (выход) к электромагнитному клапану;
  • Электрические провода индикации уровня и от электромагнитного клапана.

Вентиляционный сапун предназначен для вывода возможных утечек газа наружу машины. Он вставляется в нижнюю часть газового баллона и прикручивается к нему саморезами, а со стороны днища его герметизируют таким образом, чтобы вода не попадала под баллон.

Когда основные части газового оборудования будут установлены в автомобиль, можно начинать монтаж газопроводных трубок согласно монтажной схемы. Все газовые трубки прикрепляются с помощью металлических клипс и саморезов.

Вдоль проложенной газовой магистрали укладываются электрические провода электромагнитного клапана и индикации уровня газа, которые крепятся зажимными пластиковыми стяжками.

На завершающем этапе установки ГБО на автомобиль монтируется заправочное устройство (клапан). В заранее выбранном для этого месте сверлятся три отверстия: одно для самого клапана, и два – для его крепления. После соединения с газовой трубкой клапан устанавливается на место и закрепляется.

После завершения установки газобаллонного оборудования, к блоку управления газа подключается диагностический сканер, который проверяет правильность считывания всех параметров и проводит автокалибровку оборудования. Затем, во время работы мотора на газе, все соединения проверяются на герметичность.

А для того, чтобы автомобиль в любой ситуации правильно работал на газовом топливе, в обязательном порядке необходимо провести настройку системы управления газом в движении (так называемая, настройка множителя).

На видео ниже вы можете наглядно ознакомиться с профессиональной установкой газового оборудования на автомобиль в сертифицированном сервисном центре и его настройкой.

Видео-инструкция по установке ГБО на автомобиль
